روتامتر فلزی افقی کوبولد SMW | فلوسوئیچ آب KOBOLD SMW
-
- اورجینال KOBOLD آلمان — عرضه توسط تجهیزکاران فن کنترل، نماینده کوبولد در ایران
- 5 سایز با کد سفارش کامل : ¼″ NPT female تا G 1 female
- نصب افقی با جهت جریان از چپ یا راست
- بدنه تمام‌فلزی فولاد ضدزنگ با فشار کاری تا ۳۵۰ بار
- نمایشگر جانبی با درجه حفاظت IP54
- کنتاکت رید اختیاری با نقطه سوئیچ قابل تنظیم
- اتصال رزوه ماده G یا NPT
-
حمل رایگانبرای سفارش بالای 500
-
پشتیبانی 24/7تماس در هر زمان
-
محافظت شدهامنیت و سرعت بالا
-
فروش ویژهتخفیف تا 90%

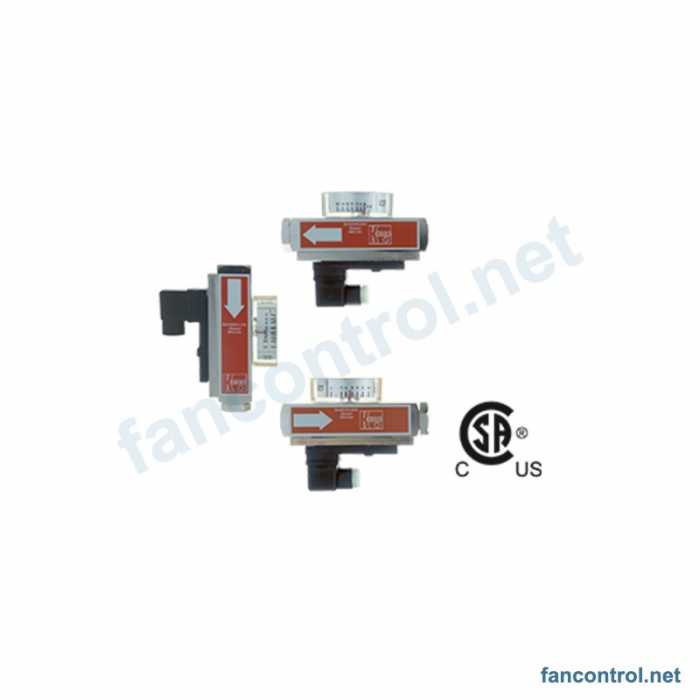

فلومتر SMW ساخت کوبولد آلمان یک فلومتر و فلوسوئیچ تمام‌فلزی سطح متغیر است که مخصوص نصب در لوله‌های افقی طراحی شده است. محدوده اندازه‌گیری آن از ۰٫۵ تا ۳٫۵ لیتر بر دقیقه تا ۱۰ تا ۱۲۰ لیتر بر دقیقه آب است و جهت جریان از چپ یا از راست هنگام سفارش انتخاب می‌شود.
در SMW یک فنر برگشت فلوت را در برابر جریان نگه می‌دارد، بنابراین برخلاف روتامترهای معمولی، نصب افقی بدون وابستگی به نیروی وزن ممکن است. آهنربای فلوت نمایشگر جانبی و در نسخه‌های سوئیچ‌دار کنتاکت رید را از بیرون بدنه فعال می‌کند. نسخه SMW-22 با بدنه و فلوت فولاد ضدزنگ و آب‌بند FPM فشار تا ۳۵۰ بار را تحمل می‌کند.
SMW برای پایش جریان در خطوط افقی ماشین‌آلات، سیستم‌های روانکاری، هیدرولیک و خنک‌کاری که فضای نصب عمودی ندارند، انتخابی فشرده و مقاوم است و با اتصالات G یا NPT از ¼ تا ۱ اینچ عرضه می‌شود.
این صفحه 5 سایز پرکاربرد SMW را با کد سفارش کامل معرفی می‌کند (¼″ NPT female تا G 1 female). انتخاب اتصال، جنس و خروجی مطابق نیاز صنایع ایران انجام شده است؛ برای رنج، اتصال یا جنس دیگر کد سفارش پروژه را بفرستید.
تجهیزکاران فن کنترل، نماینده کوبولد (KOBOLD) در ایران، این محصول را اورجینال و مستقیم از کوبولد آلمان تامین می‌کند و انتخاب مدل، کانفیگ کد سفارش و پشتیبانی فنی آن را انجام می‌دهد.
مشخصات ظاهری
مخصات اصلی
مشخصات فنی KOBOLD SMW
| برند | KOBOLD (آلمان) |
| مدل | SMW |
| اصل اندازه‌گیری | سطح متغیر با فلوت فنری (Displacer) |
| محدوده اندازه‌گیری | 0.5...3.5 تا 10...120 L/min water |
| دقت | ±5 % FS |
| حداکثر فشار | 350 bar st.st. / 250 bar brass |
| حداکثر دما | 100 °C |
| جنس قطعات در تماس با سیال | St.st. 1.4301 body/float, 1.3955 nozzle, 1.4310 spring, FPM seal (SMW-x2) |
| نمایشگر | Side-mounted indicator (SMW-2 / SMW-3), IP54 |
| وضعیت نصب | Horizontal, flow from left or from right |
| اتصال فرآیندی | G ¼...G 1 female; ¼, ½, ¾″ NPT female |
| اتصال الکتریکی | Connector DIN EN 175301-803 (contact versions) |
سایزها و کد سفارش SMW
| سایز | رنج | کد سفارش | قیمت (تومان) |
|---|---|---|---|
| ¼″ NPT female | 0.5...3.5 L/min water | SMW-22 01H L 00 N08 | 420,660,000 |
| ½″ NPT female | 2.5...15 L/min water | SMW-22 05H L 00 N15 | 420,660,000 |
| ½″ NPT female | 10...60 L/min water | SMW-22 09H L 00 N15 | 420,660,000 |
| ¾″ NPT female | 5...90 L/min water | SMW-22 11H L 00 N20 | 552,501,000 |
| G 1 female | 10...120 L/min water | SMW-22 13H L 00 R25 | 552,501,000 |
NPT used for ¼, ½ and ¾″; 1″ NPT not offered, so G 1 female (R25) used for the largest size.
ویژگی‌های کلیدی
- نصب افقی با جهت جریان از چپ یا راست
- بدنه تمام‌فلزی فولاد ضدزنگ با فشار کاری تا ۳۵۰ بار
- نمایشگر جانبی با درجه حفاظت IP54
- کنتاکت رید اختیاری با نقطه سوئیچ قابل تنظیم
- اتصال رزوه ماده G یا NPT
کاربردها
- خطوط افقی آب خنک‌کاری ماشین‌آلات
- سیستم‌های روانکاری مرکزی
- سیستم‌های هیدرولیک
- حفاظت پمپ‌ها
- سازندگان ماشین‌آلات و تجهیزات صنعتی
خرید اورجینال از نماینده کوبولد
همه محصولات کوبولد در فن کنترل اورجینال و ساخت KOBOLD آلمان هستند. تجهیزکاران فن کنترل به‌عنوان نماینده کوبولد در ایران، انتخاب سایز، کانفیگ کد سفارش، تامین و پشتیبانی فنی این محصول را انجام می‌دهد.
