روتامتر فلزی با نمایشگر جانبی کوبولد SMV | فلوسوئیچ آب KOBOLD SMV
-
- اورجینال KOBOLD آلمان — عرضه توسط تجهیزکاران فن کنترل، نماینده کوبولد در ایران
- 5 سایز با کد سفارش کامل : ¼″ NPT female تا 1¼″ NPT female
- بدنه تمام‌فلزی فولاد ضدزنگ با فشار کاری تا ۳۵۰ بار
- نمایشگر مغناطیسی جانبی بدون تماس با سیال
- کنتاکت رید اختیاری با نقطه سوئیچ قابل تنظیم
- محدوده اندازه‌گیری تا ۲۵۰ لیتر بر دقیقه
- دمای کاری تا ۱۰۰ درجه سانتی‌گراد
-
حمل رایگانبرای سفارش بالای 500
-
پشتیبانی 24/7تماس در هر زمان
-
محافظت شدهامنیت و سرعت بالا
-
فروش ویژهتخفیف تا 90%

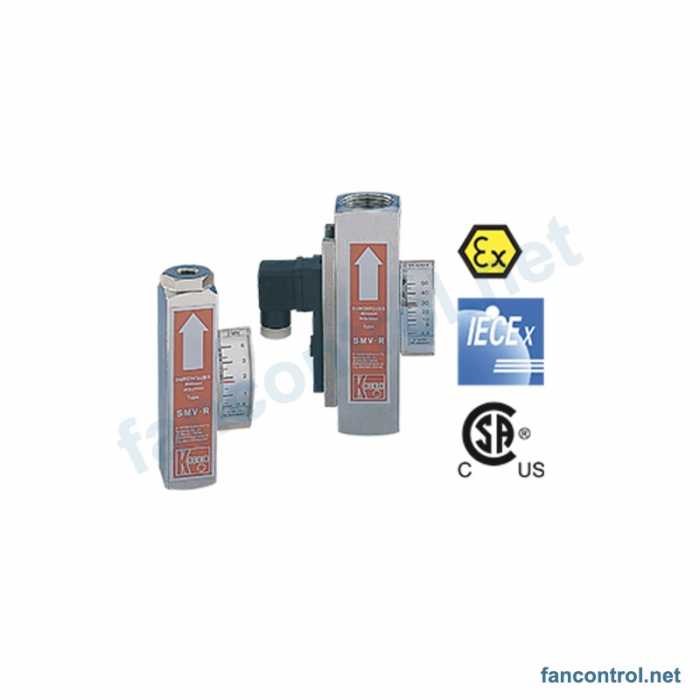

فلومتر SMV ساخت کوبولد آلمان یک فلومتر و فلوسوئیچ تمام‌فلزی از نوع سطح متغیر است که برای اندازه‌گیری و پایش جریان مایعات در فشارهای بسیار بالا طراحی شده است. محدوده اندازه‌گیری آن از ۰٫۱ تا ۱ لیتر بر دقیقه تا ۱۰ تا ۲۵۰ لیتر بر دقیقه آب است و در نسخه فولاد ضدزنگ فشار تا ۳۵۰ بار را تحمل می‌کند.
در SMV به جای لوله مخروطی مرسوم، یک لوله جریان استوانه‌ای با شیارهای مخروطی پیرامونی به کار رفته است. آهنربای دائمی داخل فلوت، نمایشگر مغناطیسی جانبی (در نسخه‌های SMV-2 و SMV-3) و در صورت نیاز کنتاکت رید دوحالته را از بیرون مسیر سیال به حرکت درمی‌آورد؛ بنابراین بدنه کاملاً بسته و مقاوم باقی می‌ماند.
این سری در سه نسخه سوئیچ بدون نمایشگر، فلومتر با نمایشگر و فلومتر با نمایشگر و کنتاکت عرضه می‌شود و با اتصالات G یا NPT از ¼ تا ۱¼ اینچ برای سیستم‌های هیدرولیک، روانکاری و خنک‌کاری تحت فشار کاربرد دارد.
این صفحه 5 سایز پرکاربرد SMV را با کد سفارش کامل معرفی می‌کند (¼″ NPT female تا 1¼″ NPT female). انتخاب اتصال، جنس و خروجی مطابق نیاز صنایع ایران انجام شده است؛ برای رنج، اتصال یا جنس دیگر کد سفارش پروژه را بفرستید.
تجهیزکاران فن کنترل، نماینده کوبولد (KOBOLD) در ایران، این محصول را اورجینال و مستقیم از کوبولد آلمان تامین می‌کند و انتخاب مدل، کانفیگ کد سفارش و پشتیبانی فنی آن را انجام می‌دهد.
مشخصات ظاهری
مخصات اصلی
مشخصات فنی KOBOLD SMV
| برند | KOBOLD (آلمان) |
| مدل | SMV |
| اصل اندازه‌گیری | سطح متغیر با لوله استوانه‌ای شیاردار |
| محدوده اندازه‌گیری | 0.1...1 تا 10...250 L/min water |
| دقت | ±5 % FS |
| حداکثر فشار | 350 bar st.st. / 250 bar brass (range 01H: 16 bar) |
| حداکثر دما | 100 °C (range 01H: 70 °C) |
| جنس بدنه / آب‌بند | Stainless steel / FPM (SMV-x2); brass / NBR (SMV-x1) |
| نمایشگر | Side-mounted magnetic indicator (SMV-2 / SMV-3) |
| وضعیت نصب | Vertical, flow from bottom |
| اتصال فرآیندی | G ¼...G 1¼ female; ¼, ½, ¾, 1¼″ NPT female |
| خروجی | Optional reed contacts N/O, SPDT, 2 N/O, 2 SPDT |
سایزها و کد سفارش SMV
| سایز | رنج | کد سفارش | قیمت (تومان) |
|---|---|---|---|
| ¼″ NPT female | 0.1...1 L/min water | SMV-22 01H 00 N08 | 402,705,000 |
| ½″ NPT female | 2.5...20 L/min water | SMV-22 13H 00 N15 | 402,705,000 |
| ¾″ NPT female | 3...45 L/min water | SMV-22 15H 00 N20 | 504,792,000 |
| G 1 female | 3.5...50 L/min water | SMV-22 17H 00 R25 | 504,792,000 |
| 1¼″ NPT female | 10...110 L/min water | SMV-22 19H 00 N32 | 725,895,000 |
NPT used for ¼, ½, ¾ and 1¼″; 1″ NPT not offered for SMV, so G 1 female (R25) used for that size.
ویژگی‌های کلیدی
- بدنه تمام‌فلزی فولاد ضدزنگ با فشار کاری تا ۳۵۰ بار
- نمایشگر مغناطیسی جانبی بدون تماس با سیال
- کنتاکت رید اختیاری با نقطه سوئیچ قابل تنظیم
- محدوده اندازه‌گیری تا ۲۵۰ لیتر بر دقیقه
- دمای کاری تا ۱۰۰ درجه سانتی‌گراد
کاربردها
- سیستم‌های هیدرولیک فشار بالا
- مدارهای روانکاری و روغن
- خنک‌کاری ماشین‌آلات و تجهیزات صنعتی
- صنایع نفت، گاز و پتروشیمی (خطوط مایع)
- حفاظت پمپ‌ها و پایش جریان فرآیند
خرید اورجینال از نماینده کوبولد
همه محصولات کوبولد در فن کنترل اورجینال و ساخت KOBOLD آلمان هستند. تجهیزکاران فن کنترل به‌عنوان نماینده کوبولد در ایران، انتخاب سایز، کانفیگ کد سفارش، تامین و پشتیبانی فنی این محصول را انجام می‌دهد.
