لول ترانسمیتر راداری موج هدایتشده میلهای کوبولد NGR | سطح سنج مایعات راداری با خروجی آنالوگ KOBOLD NGR
-
- اورجینال KOBOLD آلمان — عرضه توسط تجهیزکاران فن کنترل، نماینده کوبولد در ایران
- 5 سایز با کد سفارش کامل : probe 200 mm تا probe 2000 mm
- فناوری رادار موج هدایتشده (TDR) با دقت ±۵ میلی‌متر
- خروجی ۴ تا ۲۰ میلی‌آمپر یا ۰ تا ۱۰ ولت به‌همراه خروجی سوئیچ PNP/NPN
- بدون نیاز به کالیبراسیون برای مایعات پایه آبی و روغنی
- مستقل از چگالی، دما، فشار و هدایت الکتریکی مایع
- قطعات در تماس از استیل 1.4404 و PTFE
-
حمل رایگانبرای سفارش بالای 500
-
پشتیبانی 24/7تماس در هر زمان
-
محافظت شدهامنیت و سرعت بالا
-
فروش ویژهتخفیف تا 90%

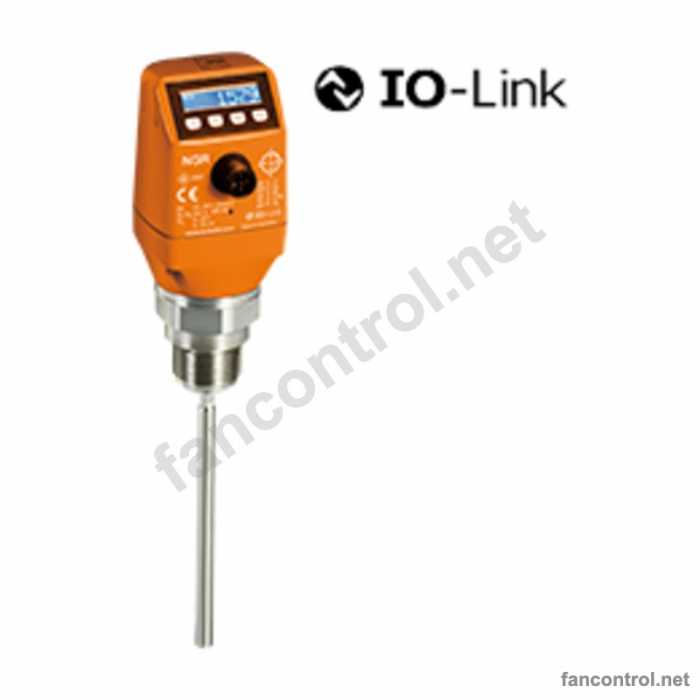

لول ترانسمیتر رادار موج هدایتشده NGR ساخت کوبولد آلمان یک سنسور سطح پیوسته برای مایعات است که با فناوری TDR (بازتاب‌سنجی حوزه زمان) کار می‌کند. این دستگاه همزمان خروجی آنالوگ ۴ تا ۲۰ میلی‌آمپر یا ۰ تا ۱۰ ولت و خروجی‌های سوئیچینگ قابل برنامه‌ریزی ارائه می‌دهد و برای مایعات پایه آبی و پایه روغنی بدون نیاز به کالیبراسیون قابل استفاده است.
در این روش، پالس‌های الکترومغناطیسی در طول پراب هدایت می‌شوند و در سطح مایع بازتاب پیدا می‌کنند؛ زمان رفت‌وبرگشت پالس معیار فاصله تا سطح است و اندازه‌گیری مستقل از چگالی، دما، فشار، رطوبت و هدایت الکتریکی مایع انجام می‌شود. NGR در دو نسخه تک‌میله (NGR-1) و کواکسیال (NGR-2) با طول پراب ۲۰۰ تا ۲۰۰۰ میلی‌متر عرضه می‌شود؛ قطعات در تماس از استیل 1.4404 و PTFE است و تنظیمات با چهار دکمه و نمایشگر روی دستگاه انجام می‌شود.
دقت اندازه‌گیری ±۵ میلی‌متر، دمای کاری ۲۰- تا ۱۰۰+ درجه سانتی‌گراد و فشار ۱- تا ۱۰+ بار است و اتصال فرآیند به‌صورت G ¾ یا ¾ اینچ NPT نری است. NGR برای مایعات کف‌دار و رسوب‌گذار نیز مناسب است و نسخه تک‌میله را می‌توان روی فلنج بای‌پس لول گیج‌های مغناطیسی نصب کرد.
این محصول در 5 سایز مختلف از probe 200 mm تا probe 2000 mm با کد سفارش کامل و قیمت هر سایز در جدول «مشخصات فنی» آمده است؛ پیکربندی‌ها برای صنایع ایران (اتصال NPT یا فلنج ANSI در صورت وجود، بدنه استیل و خروجی استاندارد) انتخاب شده‌اند.
تجهیزکاران فن کنترل به‌عنوان نماینده کوبولد در ایران، لول ترانسمیتر راداری موج هدایتشده میلهای کوبولد NGR را به‌صورت اورجینال و مستقیم از کوبولد آلمان تأمین می‌کند. برای استعلام قیمت روز، موجودی و مشاوره انتخاب مدل با کارشناسان فن کنترل تماس بگیرید.
مشخصات اصلی
مشخصات ظاهری
مشخصات فنی لول ترانسمیتر راداری موج هدایتشده میلهای کوبولد NGR
| برند | KOBOLD (کوبولد آلمان) |
|---|---|
| مدل | NGR — Guided Wave Radar Level Transmitter |
| اصل اندازه‌گیری | رادار موج هدایتشده (TDR) |
| نوع پراب | تک‌میله Ø7 mm (NGR-1) / کواکسیال Ø20 mm (NGR-2) |
| طول پراب | 200...2000 mm |
| دقت | ±5 mm |
| حداقل ثابت دی‌الکتریک | 5 (تک‌میله) / 1.8 (کواکسیال) |
| حداکثر ویسکوزیته | 5000 cP (تک‌میله) / 500 cP (کواکسیال) |
| دمای کاری | -20...+100 °C |
| فشار کاری | -1...+10 bar |
| خروجی | 4-20 mA / 0-10 V قابل انتخاب + 1x PNP + 1x PNP/NPN |
| تغذیه | 12...30 VDC |
| جنس | قطعات در تماس 1.4404 / PTFE، بدنه PBT |
| اتصال | G ¾ / ¾″ NPT نری؛ الکتریکی M12x1، IP67 |
سایزها، کد سفارش و قیمت
| سایز | رنج / مشخصه | کد سفارش | قیمت (تومان) |
|---|---|---|---|
| probe 200 mm | 0...200 mm, liquids εr ≥ 5 | NGR-1 2 4 2 N5 L, L=200 mm | 254,448,000 |
| probe 500 mm | 0...500 mm, liquids εr ≥ 5 | NGR-1 2 4 2 N5 L, L=500 mm | 254,448,000 |
| probe 1000 mm | 0...1000 mm, liquids εr ≥ 5 | NGR-1 2 4 2 N5 L, L=1000 mm | 254,448,000 |
| probe 1500 mm | 0...1500 mm, liquids εr ≥ 5 | NGR-1 2 4 2 N5 L, L=1500 mm | 254,448,000 |
| probe 2000 mm | 0...2000 mm, liquids εr ≥ 5 | NGR-1 2 4 2 N5 0 | 242,136,000 |
نکته پیکربندی: Electrical connection is an M12x1 plug only; mating cable ZUB-KAB-12K502 (2 m, 5-pin, 27 €) is ordered separately and not included in the prices.
ویژگی‌ها
- فناوری رادار موج هدایتشده (TDR) با دقت ±۵ میلی‌متر
- خروجی ۴ تا ۲۰ میلی‌آمپر یا ۰ تا ۱۰ ولت به‌همراه خروجی سوئیچ PNP/NPN
- بدون نیاز به کالیبراسیون برای مایعات پایه آبی و روغنی
- مستقل از چگالی، دما، فشار و هدایت الکتریکی مایع
- قطعات در تماس از استیل 1.4404 و PTFE
- اتصال ¾ اینچ NPT یا G ¾ و کانکتور M12
کاربردها
- مخازن آب و مایعات پایه آبی
- مخازن روغن و مایعات پایه روغنی
- مایعات کف‌دار و رسوب‌گذار
- نصب روی بای‌پس لول گیج‌های مغناطیسی (نسخه تک‌میله)
- کنترل سطح مخازن با نقاط سوئیچ قابل برنامه‌ریزی
خرید اورجینال از نماینده کوبولد
قیمت لول ترانسمیتر راداری و لول ترانسمیتر راداری موج هدایتشده میلهای کوبولد NGR بر اساس سایز و پیکربندی در جدول بالا آمده است. فن کنترل، نماینده کوبولد در ایران، کد سفارش را پیش از خرید با شرایط فرایند شما (سیال، دما، فشار و اتصال) بررسی و تأیید می‌کند.
