سطح سنج مکانیکی دیافراگمی عقربه ای استیل کوبولد NPF | لول گیج مخزن هیدرواستاتیک عقربه ای KOBOLD NPF
-
- اورجینال KOBOLD آلمان — عرضه توسط تجهیزکاران فن کنترل، نماینده کوبولد در ایران
- 5 سایز با کد سفارش کامل : 0...250 mm تا 0...10000 mm
- نمایش عقربه‌ای سطح بدون نیاز به برق
- دیافراگم حلقوی با حساسیت کم به لرزش
- بدنه استیل 1.4301 و قطعات در تماس استیل 1.4571
- محدوده اندازه‌گیری ۰ تا ۲۵۰ تا ۰ تا ۱۰۰۰۰ میلی‌متر ستون آب
- دقت ±۱٫۶ درصد تمام‌مقیاس
-
حمل رایگانبرای سفارش بالای 500
-
پشتیبانی 24/7تماس در هر زمان
-
محافظت شدهامنیت و سرعت بالا
-
فروش ویژهتخفیف تا 90%

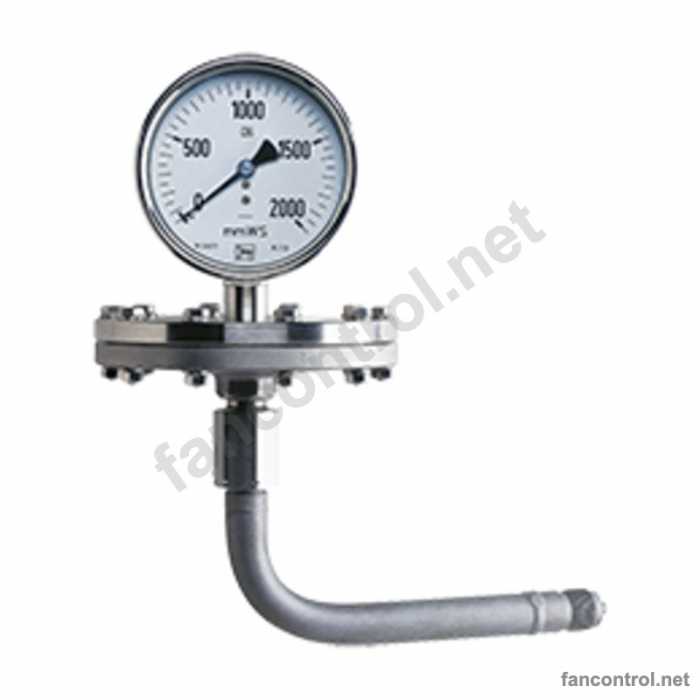

سطح سنج دیافراگمی NPF ساخت کوبولد آلمان یک نشانگر عقربه‌ای برای اندازه‌گیری سطح مایع در مخازن باز و بدون فشار است. این دستگاه فشار هیدرواستاتیک ستون مایع را از طریق اتصال پایین مخزن دریافت کرده و آن را مستقیماً به‌صورت ارتفاع مایع روی صفحه مدرج نشان می‌دهد؛ بنابراین برای نمایش سطح به برق نیازی ندارد.
عنصر اندازه‌گیری یک دیافراگم حلقوی ثابت است که به لرزش حساسیت کمی دارد و نیروی محرکه نسبتاً بالایی ایجاد می‌کند. بدنه از استیل 1.4301 و قطعات در تماس با مایع از استیل 1.4571 ساخته شده است. NPF در دو قطر صفحه ۱۰۰ و ۱۶۰ میلی‌متر و با اتصال رزوه‌ای G ½ یا ½ اینچ NPT یا فلنج DIN و ANSI عرضه می‌شود و محدوده‌های اندازه‌گیری آن از ۰ تا ۲۵۰ تا ۰ تا ۱۰۰۰۰ میلی‌متر ستون آب است.
دقت دستگاه ±۱٫۶ درصد تمام‌مقیاس و حداکثر دمای کاری ۸۰ درجه سانتی‌گراد است و کالیبراسیون استاندارد برای چگالی ۱ کیلوگرم بر دسی‌مترمکعب انجام می‌شود (چگالی ۰٫۵ تا ۱٫۵ به‌صورت اختیاری). امکان افزودن کنتاکت‌های حد لغزشی، مغناطیسی یا القایی برای هشدار سطح وجود دارد. NPF برای مایعات کم‌ویسکوز و غیرچسبنده در صنایع شیمیایی و پتروشیمی مناسب است.
این محصول در 5 سایز مختلف از 0...250 mm تا 0...10000 mm با کد سفارش کامل و قیمت هر سایز در جدول «مشخصات فنی» آمده است؛ پیکربندی‌ها برای صنایع ایران (اتصال NPT یا فلنج ANSI در صورت وجود، بدنه استیل و خروجی استاندارد) انتخاب شده‌اند.
تجهیزکاران فن کنترل به‌عنوان نماینده کوبولد در ایران، سطح سنج مکانیکی دیافراگمی عقربه ای استیل کوبولد NPF را به‌صورت اورجینال و مستقیم از کوبولد آلمان تأمین می‌کند. برای استعلام قیمت روز، موجودی و مشاوره انتخاب مدل با کارشناسان فن کنترل تماس بگیرید.
مشخصات اصلی
مشخصات ظاهری
مشخصات فنی سطح سنج مکانیکی دیافراگمی عقربه ای استیل کوبولد NPF
| برند | KOBOLD (کوبولد آلمان) |
|---|---|
| مدل | NPF — Diaphragm Level Meter (Dial Type) |
| اصل اندازه‌گیری | هیدرواستاتیک با دیافراگم حلقوی (فشار ستون مایع) |
| محدوده اندازه‌گیری | 0...250 تا 0...10000 mm ستون آب |
| دقت | ±1.6 % FS |
| قطر صفحه | 100 mm (NPF-1/2) / 160 mm (NPF-3/4) |
| جنس بدنه | st.st. 1.4301 |
| جنس دیافراگم / قطعات در تماس | Duratherm 600 / st.st. 1.4571 |
| حداکثر دما | 80 °C |
| اضافه‌بار مجاز | 1.3 × محدوده |
| چگالی | 1 kg/dm³ (اختیاری 0.5...1.5 kg/dm³) |
| اتصال فرآیند | G ½ / ½″ NPT (رزوه‌ای)، فلنج DN50...DN100 یا ANSI 2″...4″ |
| حفاظت | IP54 (اختیاری IP65 و IP67 با گلیسیرین) |
| کنتاکت حد (اختیاری) | کنتاکت لغزشی، مغناطیسی یا القایی |
سایزها، کد سفارش و قیمت
| سایز | رنج / مشخصه | کد سفارش | قیمت (تومان) |
|---|---|---|---|
| 0...250 mm | 0...250 mm w.c. (water, 1 kg/dm³) | NPF-1096 N4 B 0 00 0 | 313,443,000 |
| 0...600 mm | 0...600 mm w.c. (water, 1 kg/dm³) | NPF-1116 N4 B 0 00 0 | 313,443,000 |
| 0...1600 mm | 0...1600 mm w.c. (water, 1 kg/dm³) | NPF-1136 N4 B 0 00 0 | 313,443,000 |
| 0...4000 mm | 0...4000 mm w.c. (water, 1 kg/dm³) | NPF-1156 N4 B 0 00 0 | 313,443,000 |
| 0...10000 mm | 0...10000 mm w.c. (water, 1 kg/dm³) | NPF-1025 N4 B 0 00 0 | 313,443,000 |
ویژگی‌ها
- نمایش عقربه‌ای سطح بدون نیاز به برق
- دیافراگم حلقوی با حساسیت کم به لرزش
- بدنه استیل 1.4301 و قطعات در تماس استیل 1.4571
- محدوده اندازه‌گیری ۰ تا ۲۵۰ تا ۰ تا ۱۰۰۰۰ میلی‌متر ستون آب
- دقت ±۱٫۶ درصد تمام‌مقیاس
- کنتاکت‌های حد اختیاری لغزشی، مغناطیسی یا القایی
کاربردها
- مخازن باز و بدون فشار
- صنایع شیمیایی
- صنایع پتروشیمی
- مایعات کم‌ویسکوز و غیرچسبنده مانند آب
خرید اورجینال از نماینده کوبولد
قیمت سطح سنج مکانیکی و سطح سنج مکانیکی دیافراگمی عقربه ای استیل کوبولد NPF بر اساس سایز و پیکربندی در جدول بالا آمده است. فن کنترل، نماینده کوبولد در ایران، کد سفارش را پیش از خرید با شرایط فرایند شما (سیال، دما، فشار و اتصال) بررسی و تأیید می‌کند.
