پرشر گیج دیافراگمی فلنجی صنعت کاغذ کوبولد MAN-RF-D | گیج فشار با سیل دیافراگمی فلاش KOBOLD MAN-RF-D
-
- اورجینال KOBOLD آلمان — عرضه توسط تجهیزکاران فن کنترل، نماینده کوبولد در ایران
- 5 سایز با کد سفارش کامل : 0...0.6 bar تا 0...40 bar
- دیافراگم فلاش استیل 48 میلی‌متری هم‌سطح با دیواره فرآیند
- مناسب سیالات غلیظ، رشته‌ای و دارای ذرات جامد
- دمای سیال تا 200 °C
- بدنه استیل با قطر 100 میلی‌متر و کلاس دقت 1.6
- نصب سریع با فلنج 85 میلی‌متری روی فلنج مقابل جوشی
-
حمل رایگانبرای سفارش بالای 500
-
پشتیبانی 24/7تماس در هر زمان
-
محافظت شدهامنیت و سرعت بالا
-
فروش ویژهتخفیف تا 90%

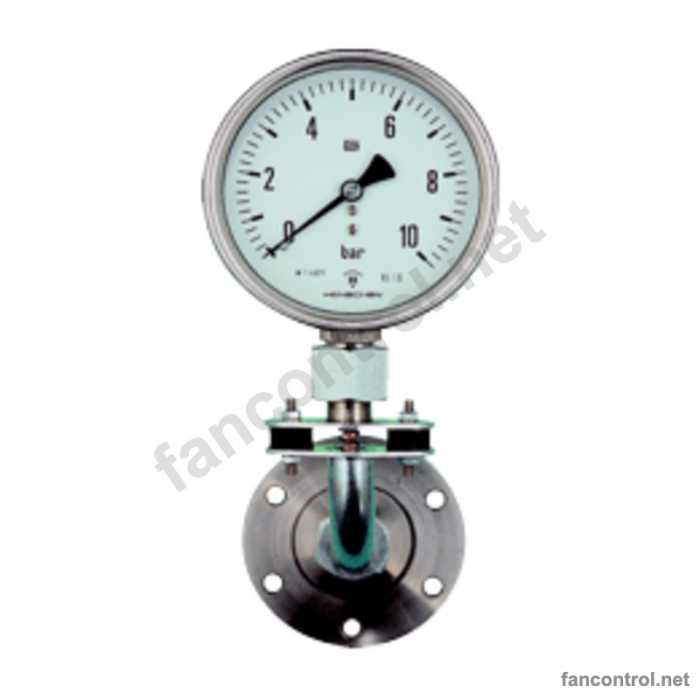

گیج فشار با سیل دیافراگمی MAN-RF..D ساخت کوبولد آلمان یک مانومتر 100 میلی‌متری با دیافراگم فلاش است که به‌طور ویژه برای صنعت کاغذ و سیالات حاوی الیاف و ذرات طراحی شده است. این گیج در محدوده‌های خلأ مرکب تا −1...+15 bar و فشار مثبت 0...0.6 تا 0...40 bar با کلاس دقت 1.6 عرضه می‌شود.
در این گیج، یک دیافراگم استیل 48 میلی‌متری هم‌سطح با دیواره مخزن یا لوله قرار می‌گیرد و فشار سیال را از طریق مایع پرکننده به لوله بوردن داخل گیج منتقل می‌کند؛ به این ترتیب خمیر کاغذ و ذرات جامد وارد مسیر اندازه‌گیری نمی‌شوند و از گرفتگی آن جلوگیری می‌شود. گیج با فلنج 85 میلی‌متری روی فلنج مقابل جوشی نصب می‌شود و بدنه آن از فولاد ضدزنگ است؛ دمای سیال تا 200 °C مجاز است.
نسخه استاندارد MAN-RF2CD اتصال از پایین دارد و نسخه‌های اتصال از پشت، زانویی 90 درجه، دارای دمپر لرزش و نسخه با کاپیلاری یک‌متری نیز در همین خانواده وجود دارد. کاربرد اصلی آن در خطوط خمیر کاغذ، مخازن و پالپرها و هر فرآیندی است که سیال غلیظ، رشته‌ای یا دارای ذرات جامد باشد.
این محصول در 5 سایز مختلف از 0...0.6 bar تا 0...40 bar با کد سفارش کامل و قیمت هر سایز در جدول «مشخصات فنی» آمده است؛ پیکربندی‌ها برای صنایع ایران (اتصال NPT یا فلنج ANSI در صورت وجود، بدنه استیل و خروجی استاندارد) انتخاب شده‌اند.
تجهیزکاران فن کنترل به‌عنوان نماینده کوبولد در ایران، پرشر گیج دیافراگمی فلنجی صنعت کاغذ کوبولد MAN-RF-D را به‌صورت اورجینال و مستقیم از کوبولد آلمان تأمین می‌کند. برای استعلام قیمت روز، موجودی و مشاوره انتخاب مدل با کارشناسان فن کنترل تماس بگیرید.
مشخصات اصلی
مشخصات ظاهری
مشخصات فنی پرشر گیج دیافراگمی فلنجی صنعت کاغذ کوبولد MAN-RF-D
| برند | KOBOLD (کوبولد آلمان) |
|---|---|
| مدل | MAN-RF-D — Pressure Gauge with Diaphragm Seal for Paper Industry |
| اصل اندازه‌گیری | لوله بوردن با سیل دیافراگمی فلاش |
| محدوده‌های اندازه‌گیری | −1...+15 bar و 0...0.6 تا 0...40 bar |
| کلاس دقت | 1.6 |
| قطر صفحه | 100 mm |
| جنس بدنه | Stainless steel |
| دیافراگم | 48 mm، Stainless steel |
| فلنج اتصال | 85 mm، فولادی (نسخه استیل 1.4301 به‌صورت آپشن) |
| اتصال گیج | از پایین (نسخه‌های پشت، زانویی 90° و کاپیلاری نیز موجود است) |
| دمای سیال | −20...+200 °C |
| کنتاکت | قابل نصب |
سایزها، کد سفارش و قیمت
| سایز | رنج / مشخصه | کد سفارش | قیمت (تومان) |
|---|---|---|---|
| 0...0.6 bar | 0...0.6 bar | MAN-RF2CD B1 | 311,904,000 |
| 0...1.6 bar | 0...1.6 bar | MAN-RF2CD B3 | 311,904,000 |
| 0...4 bar | 0...4 bar | MAN-RF2CD B5 | 311,904,000 |
| 0...10 bar | 0...10 bar | MAN-RF2CD B7 | 311,904,000 |
| 0...40 bar | 0...40 bar | MAN-RF2CD B0 | 311,904,000 |
نکته پیکربندی: No NPT/ANSI – mounts with its 85 mm flange on a weld-in counter flange (DRM-622G 114 €, ordered separately); wetted membrane is st.st., the 85 mm assembly flange is steel – st.st. 1.4301 flange available for +100 € (specify in plain text).
ویژگی‌ها
- دیافراگم فلاش استیل 48 میلی‌متری هم‌سطح با دیواره فرآیند
- مناسب سیالات غلیظ، رشته‌ای و دارای ذرات جامد
- دمای سیال تا 200 °C
- بدنه استیل با قطر 100 میلی‌متر و کلاس دقت 1.6
- نصب سریع با فلنج 85 میلی‌متری روی فلنج مقابل جوشی
- امکان نصب کنتاکت و نسخه‌های کاپیلاری و ضدلرزش
کاربردها
- خطوط خمیر کاغذ و مقوا
- پالپرها و مخازن ذخیره خمیر
- سیالات دارای الیاف و ذرات جامد
- لجن و سوسپانسیون‌ها در تصفیه‌خانه‌ها
- فرآیندهای داغ تا 200 °C
خرید اورجینال از نماینده کوبولد
قیمت پرشر گیج دیافراگمی و پرشر گیج دیافراگمی فلنجی صنعت کاغذ کوبولد MAN-RF-D بر اساس سایز و پیکربندی در جدول بالا آمده است. فن کنترل، نماینده کوبولد در ایران، کد سفارش را پیش از خرید با شرایط فرایند شما (سیال، دما، فشار و اتصال) بررسی و تأیید می‌کند.
