گیج اختلاف فشار دیافراگمی تمام استیل کوبولد MAN-D-5 | گیج اختلاف فشار هوا میلی بار KOBOLD MAN-D-5
-
- اورجینال KOBOLD آلمان — عرضه توسط تجهیزکاران فن کنترل، نماینده کوبولد در ایران
- 5 سایز با کد سفارش کامل : 0...16 mbar تا 0...25 bar
- بدنه و قطعات تماسی تمام استیل
- رنج‌های بسیار پایین از 0...16 mbar تا 0...25 bar
- فشار استاتیک تا 25 bar بسته به رنج
- دمای سیال تا 100 °C
- آپشن کنتاکت مغناطیسی/القایی و خروجی 4-20 mA
-
حمل رایگانبرای سفارش بالای 500
-
پشتیبانی 24/7تماس در هر زمان
-
محافظت شدهامنیت و سرعت بالا
-
فروش ویژهتخفیف تا 90%

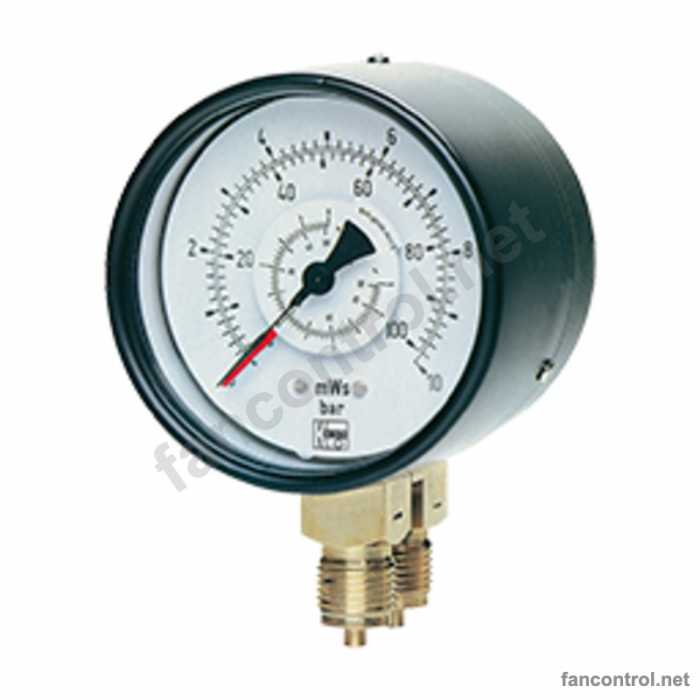

گیج اختلاف فشار دیافراگمی MAN-D..5 ساخت کوبولد آلمان یک مانومتر تمام استیل برای نمایش اختلاف فشار گازها و مایعات در محدوده‌های بسیار پایین تا متوسط است. نسخه استاندارد MAN-DF25 با قطر صفحه 100 میلی‌متر، کلاس دقت 1.6 و رنج‌های 0...16 mbar تا 0...25 bar عرضه می‌شود.
در این گیج دو فشار در دو طرف یک دیافراگم قرار می‌گیرند و محفظه‌ها با بلوز فلزی از هم جدا شده‌اند؛ خیز دیافراگم متناسب با اختلاف فشار از طریق میله رابط به مکانیزم و عقربه منتقل می‌شود. بدنه و همه قطعات تماسی از فولاد ضدزنگ ساخته شده، اتصال‌ها G¼ female هستند و بسته به رنج، فشار استاتیک تا 25 bar و دمای سیال تا 100 °C مجاز است.
این گیج را می‌توان به‌صورت آپشن به کنتاکت مغناطیسی یا القایی و خروجی آنالوگ 4-20 mA مجهز کرد. کاربردهای رایج آن پایش افت فشار فیلترها، کنترل سطح در مخازن تحت فشار، اندازه‌گیری دبی با اریفیس و پایش پمپ‌ها و مبدل‌ها است.
این محصول در 5 سایز مختلف از 0...16 mbar تا 0...25 bar با کد سفارش کامل و قیمت هر سایز در جدول «مشخصات فنی» آمده است؛ پیکربندی‌ها برای صنایع ایران (اتصال NPT یا فلنج ANSI در صورت وجود، بدنه استیل و خروجی استاندارد) انتخاب شده‌اند.
تجهیزکاران فن کنترل به‌عنوان نماینده کوبولد در ایران، گیج اختلاف فشار دیافراگمی تمام استیل کوبولد MAN-D-5 را به‌صورت اورجینال و مستقیم از کوبولد آلمان تأمین می‌کند. برای استعلام قیمت روز، موجودی و مشاوره انتخاب مدل با کارشناسان فن کنترل تماس بگیرید.
مشخصات اصلی
مشخصات ظاهری
مشخصات فنی گیج اختلاف فشار دیافراگمی تمام استیل کوبولد MAN-D-5
| برند | KOBOLD (کوبولد آلمان) |
|---|---|
| مدل | MAN-D-5 — Stainless Steel Diaphragm Differential Pressure Gauge |
| اصل اندازه‌گیری | دیافراگم با جداکننده بلوز فلزی |
| محدوده‌های اندازه‌گیری | 0...16 mbar تا 0...25 bar |
| کلاس دقت | 1.6 (رنج 0...16 mbar: کلاس 2.5) |
| قطر صفحه | 100 mm (نسخه 160 mm نیز موجود است) |
| جنس بدنه | Stainless steel |
| جنس قطعات تماسی | Stainless steel |
| اتصال فرآیندی | 2 × G¼ female |
| حداکثر فشار استاتیک | 2.5 تا 25 bar بسته به رنج |
| حداکثر دمای سیال | 100 °C (نسخه پرشده: 80 °C) |
| خروجی (آپشن) | کنتاکت مغناطیسی یا القایی، خروجی آنالوگ 4-20 mA |
سایزها، کد سفارش و قیمت
| سایز | رنج / مشخصه | کد سفارش | قیمت (تومان) |
|---|---|---|---|
| 0...16 mbar | 0...16 mbar differential pressure; max. static 2.5 bar, one-sided overload 2.5 bar | MAN-DF25 F8 | 1,096,281,000 |
| 0...100 mbar | 0...100 mbar differential pressure; max. static 6 bar, one-sided overload 2.5 bar | MAN-DF25 F2 | 1,096,281,000 |
| 0...0.6 bar | 0...0.6 bar differential pressure; max. static 25 bar, one-sided overload 6 bar | MAN-DF25 B1 | 772,065,000 |
| 0...4 bar | 0...4 bar differential pressure; max. static 25 bar, one-sided overload 25 bar | MAN-DF25 B5 | 772,065,000 |
| 0...25 bar | 0...25 bar differential pressure; max. static 25 bar, one-sided overload 25 bar | MAN-DF25 B9 | 772,065,000 |
نکته پیکربندی: Not the same product as the MAN-D..G (DF2G/DG2G, PN 40/100, G½ female) already on the site: D..5 is the PN 25 single-diaphragm version with G¼ female ports. NPT not offered – G¼ female used; allowed static pressure depends on range (2.5–25 bar).
ویژگی‌ها
- بدنه و قطعات تماسی تمام استیل
- رنج‌های بسیار پایین از 0...16 mbar تا 0...25 bar
- فشار استاتیک تا 25 bar بسته به رنج
- دمای سیال تا 100 °C
- آپشن کنتاکت مغناطیسی/القایی و خروجی 4-20 mA
- نسخه‌های 160 میلی‌متری و پرشده با مایع در همین خانواده
کاربردها
- پایش افت فشار فیلترها
- اندازه‌گیری دبی با اریفیس و المان‌های فشار تفاضلی
- کنترل سطح مخازن تحت فشار
- پایش پمپ‌ها و مبدل‌های حرارتی
- کانال‌های هوا و سیستم‌های تهویه
خرید اورجینال از نماینده کوبولد
قیمت گیج اختلاف فشار و گیج اختلاف فشار دیافراگمی تمام استیل کوبولد MAN-D-5 بر اساس سایز و پیکربندی در جدول بالا آمده است. فن کنترل، نماینده کوبولد در ایران، کد سفارش را پیش از خرید با شرایط فرایند شما (سیال، دما، فشار و اتصال) بررسی و تأیید می‌کند.
