فلوسوئیچ آب پدلی بیلوزدار کوبولد DWN | فلوسوئیچ صنعتی KOBOLD DWN
-
- اورجینال KOBOLD آلمان — عرضه توسط تجهیزکاران فن کنترل، نماینده کوبولد در ایران
- 5 سایز با کد سفارش کامل : DN10 / ⅜″ تا DN500 pipe (weld-on)
- بیلوز فولاد ضدزنگ برای جداسازی کامل بخش مکانیکی و الکتریکی از سیال
- میکروسوئیچ SPDT قابل تنظیم با ظرفیت ۲۵۰ ولت / ۱۰ آمپر
- پوشش سایز وسیع از ⅜ اینچ تا DN500 با اتصال رزوه‌ای، فلنجی یا فلنج جوشی
- دقت سوئیچینگ ±۳ تا ±۵٪ و افت فشار کم ۰٫۱ تا ۰٫۳ بار
- لامپ سیگنال اختیاری ۲۳۰ VAC، ۱۱۰ VAC یا ۲۴ VDC
-
حمل رایگانبرای سفارش بالای 500
-
پشتیبانی 24/7تماس در هر زمان
-
محافظت شدهامنیت و سرعت بالا
-
فروش ویژهتخفیف تا 90%

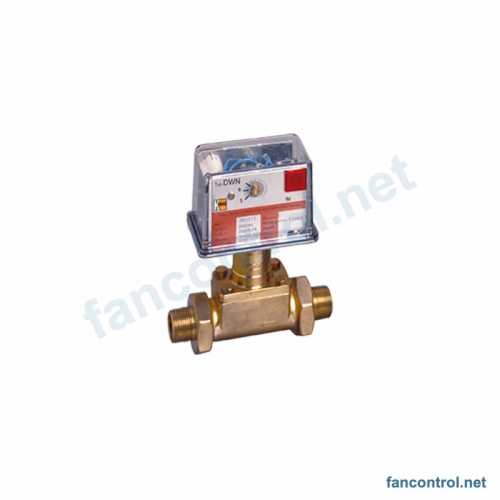

فلوسوئیچ پدالی بیلوزدار مدل DWN ساخت کوبولد آلمان یک کلید جریان مکانیکی برای پایش جریان مایعات در لوله‌هایی از ⅜ اینچ تا DN500 است. این مدل فاقد نشانگر است و با یک میکروسوئیچ چنج‌اوور (SPDT) قابل تنظیم، کاهش جریان یا رسیدن آن به نقطه تنظیم‌شده را به سیستم کنترل اعلام می‌کند.
اساس کار DWN اصل فشار دینامیک است: سیال جاری، صفحه یا پدال را در جهت جریان و در خلاف نیروی فنر منحرف می‌کند و این حرکت به‌صورت مکانیکی به میکروسوئیچ منتقل می‌شود. یک بیلوز فولاد ضدزنگ، بخش مکانیکی و الکتریکی را به‌طور کامل از سیال جدا می‌کند. آب‌بندها از FPM، محفظه بخش اندازه‌گیری از فولاد ضدزنگ و درپوش از پلی‌کربنات است.
DWN در سه نوع اتصال عرضه می‌شود: رزوه خارجی G از ⅜ تا ۲ اینچ با محدوده ۱ تا ۶۰۰ لیتر بر دقیقه آب، فلنج DN10 تا DN50 و فلنج جوشی برای لوله‌های DN40 تا DN500 با محدوده ۱٫۲ تا ۳۶۰۰ متر مکعب بر ساعت. نسخه‌های برنجی و فولاد ضدزنگ تا ۱۶ بار و ۱۰۰ درجه سانتی‌گراد و نسخه PVC تا ۶۰ درجه سانتی‌گراد قابل استفاده‌اند و لامپ سیگنال ۲۳۰ VAC، ۱۱۰ VAC یا ۲۴ VDC به‌صورت اختیاری در دسترس است.
این صفحه 5 سایز پرکاربرد DWN را با کد سفارش کامل معرفی می‌کند (DN10 / ⅜″ تا DN500 pipe (weld-on)). انتخاب اتصال، جنس و خروجی مطابق نیاز صنایع ایران انجام شده است؛ برای رنج، اتصال یا جنس دیگر کد سفارش پروژه را بفرستید.
تجهیزکاران فن کنترل، نماینده کوبولد (KOBOLD) در ایران، این محصول را اورجینال و مستقیم از کوبولد آلمان تامین می‌کند و انتخاب مدل، کانفیگ کد سفارش و پشتیبانی فنی آن را انجام می‌دهد.
مشخصات ظاهری
مخصات اصلی
مشخصات فنی KOBOLD DWN
| برند | KOBOLD (آلمان) |
| مدل | DWN |
| اصل عملکرد | Paddle-bellows (impact pressure), without indication |
| محدوده سوئیچینگ | 1…600 L/min water (G ⅜…G 2); 1.2…3600 m³/h (weld-on DN40…DN500) |
| دقت سوئیچینگ | ±5 % (≤20 L/min), ±4 % (21…200 L/min), ±3 % (>200 L/min) |
| حداکثر فشار | 16 bar |
| حداکثر دما | 100 °C (brass / st.st.), 60 °C (PVC) |
| اتصال فرآیند | G ⅜…G 2 male, flange DN10…DN50, weld-on flange DN40…DN500 |
| جنس | Brass / stainless steel / steel (weld-on) / PVC; bellows st.st.; seals FPM |
| خروجی | 1 microswitch SPDT, adjustable, 250 V / 10 A |
| درجه حفاظت | IP55 (IP65 on request) |
| افت فشار | 0.1…0.3 bar |
سایزها و کد سفارش DWN
| سایز | رنج | کد سفارش | قیمت (تومان) |
|---|---|---|---|
| DN10 / ⅜″ | 1...25 L/min water | DWN-16 R10 X R T 0 | 749,493,000 |
| DN25 / 1″ | 6...150 L/min water | DWN-16 R25 X R T 0 | 783,351,000 |
| DN50 / 2″ | 50...600 L/min water | DWN-16 R50 X R T 0 | 900,828,000 |
| DN150 pipe (weld-on) | switch point adjustable; weld-on range 1.2…3600 m³/h water over DN40…DN500 (per pipe size) | DWN-36 W1F X R T 0 | 915,705,000 |
| DN500 pipe (weld-on) | switch point adjustable; weld-on range 1.2…3600 m³/h water over DN40…DN500 (per pipe size) | DWN-36 W5H X R T 0 | 915,705,000 |
NPT thread and ASME flanges are on request only, so G (BSPP) male thread is used for ⅜″…2″ and weld-on flanges for DN40 and larger. Flow direction and switch position codes (R/L/T/B, T/L/R) are free of charge and must match the installation.
ویژگی‌های کلیدی
- بیلوز فولاد ضدزنگ برای جداسازی کامل بخش مکانیکی و الکتریکی از سیال
- میکروسوئیچ SPDT قابل تنظیم با ظرفیت ۲۵۰ ولت / ۱۰ آمپر
- پوشش سایز وسیع از ⅜ اینچ تا DN500 با اتصال رزوه‌ای، فلنجی یا فلنج جوشی
- دقت سوئیچینگ ±۳ تا ±۵٪ و افت فشار کم ۰٫۱ تا ۰٫۳ بار
- لامپ سیگنال اختیاری ۲۳۰ VAC، ۱۱۰ VAC یا ۲۴ VDC
- گزینه‌های کنتاکت دوبل، کنتاکت روکش طلا و کنتاکت Ex
کاربردها
- پایش جریان آب خنک‌کاری در تأسیسات صنعتی
- حفاظت پمپ‌ها در برابر کارکرد بدون جریان
- خطوط لوله آب با قطر بزرگ (نسخه فلنج جوشی تا DN500)
- صنایع شیمیایی و فرایندی (نسخه فولاد ضدزنگ یا PVC)
- سیستم‌های گرمایش، سرمایش و تهویه مطبوع (HVAC)
خرید اورجینال از نماینده کوبولد
همه محصولات کوبولد در فن کنترل اورجینال و ساخت KOBOLD آلمان هستند. تجهیزکاران فن کنترل به‌عنوان نماینده کوبولد در ایران، انتخاب سایز، کانفیگ کد سفارش، تامین و پشتیبانی فنی این محصول را انجام می‌دهد.
