فلوسوئیچ آب پدلی استیل با خروجی 4-20mA کوبولد DPT | فلومتر آب پیچشی KOBOLD DPT
-
- اورجینال KOBOLD آلمان — عرضه توسط تجهیزکاران فن کنترل، نماینده کوبولد در ایران
- 5 سایز با کد سفارش کامل : DN10 / ⅜″ تا DN80 / 3″
- اصل پدال پیچشی ثبت‌شده با انتقال بدون تماس حرکت به سنسور اثر هال
- خروجی ۴-۲۰ میلی‌آمپر به همراه یک خروجی سوئیچینگ PNP یا NPN
- دقت ±۳٪ از تمام مقیاس و فشار نامی PN40
- محدوده وسیع ۵ تا ۱۹۰۰ لیتر بر دقیقه آب در ۷ سایز اتصال
- بدنه فولاد ضدزنگ یا برنج با رزوه داخلی NPT یا G
-
حمل رایگانبرای سفارش بالای 500
-
پشتیبانی 24/7تماس در هر زمان
-
محافظت شدهامنیت و سرعت بالا
-
فروش ویژهتخفیف تا 90%
فلومتر و فلوسوئیچ پدالی پیچشی مدل DPT محصول کوبولد آلمان برای اندازه‌گیری و پایش پیوسته دبی آب در خطوط لوله طراحی شده است. این دستگاه محدوده‌ای از ۵–۳۰ تا ۸۵۰–۱۹۰۰ لیتر بر دقیقه را پوشش می‌دهد و با الکترونیک کامپکت، هم خروجی آنالوگ ۴-۲۰ میلی‌آمپر و هم خروجی سوئیچینگ ترانزیستوری در اختیار سیستم کنترل قرار می‌دهد.
اساس کار DPT یک اصل ثبت‌شده است: یک فنر پیچشی تخت هم نگهدارنده پدال است و هم نیروی بازگرداننده آن را تأمین می‌کند. جریان آب به صفحه دیافراگم و بازوی اهرمی نیرو وارد کرده و آن را منحرف می‌کند؛ این حرکت زاویه‌ای به‌صورت بدون تماس و از طریق یک آهنربا به سنسور اثر هال منتقل می‌شود. محدوده‌های مختلف اندازه‌گیری با تغییر هندسه بازو، قطر و شکل صفحه دیافراگم و مشخصات فنر به دست می‌آید.

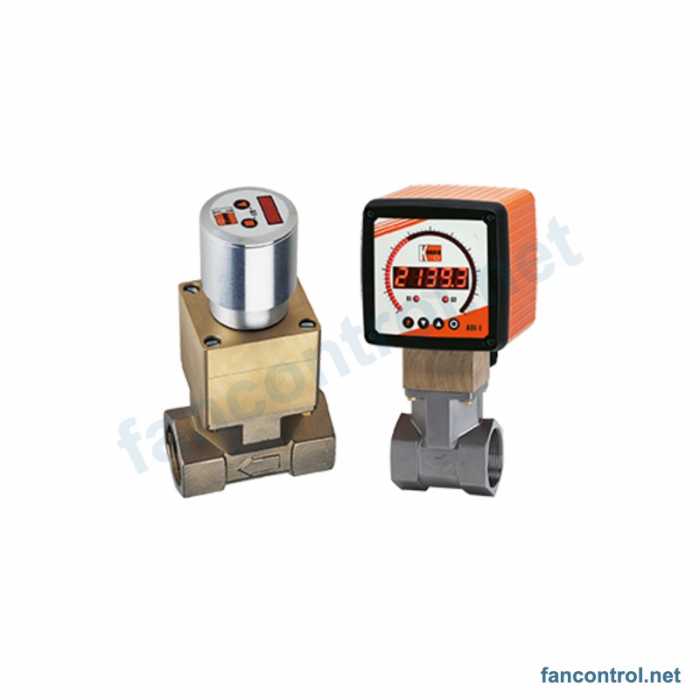

بدنه در دو جنس ریخته‌گری برنج و فولاد ضدزنگ با اتصال رزوه داخلی G یا NPT از ⅜ تا ۳ اینچ ساخته می‌شود. دقت ±۳٪ از تمام مقیاس، فشار نامی PN40 و دمای کاری تا ۸۰ درجه سانتی‌گراد، DPT را برای پایش آب خنک‌کاری و آب فرایندی در تأسیسات صنعتی مناسب می‌کند. علاوه بر الکترونیک کامپکت با کانکتور M12، امکان اتصال به واحد نمایشگر ADI با نمایش بارگراف و دیجیتال نیز وجود دارد.
این صفحه 5 سایز پرکاربرد DPT را با کد سفارش کامل معرفی می‌کند (DN10 / ⅜″ تا DN80 / 3″). انتخاب اتصال، جنس و خروجی مطابق نیاز صنایع ایران انجام شده است؛ برای رنج، اتصال یا جنس دیگر کد سفارش پروژه را بفرستید.
تجهیزکاران فن کنترل، نماینده کوبولد (KOBOLD) در ایران، این محصول را اورجینال و مستقیم از کوبولد آلمان تامین می‌کند و انتخاب مدل، کانفیگ کد سفارش و پشتیبانی فنی آن را انجام می‌دهد.
مشخصات ظاهری
مخصات اصلی
مشخصات فنی KOBOLD DPT
| برند | KOBOLD (آلمان) |
| مدل | DPT |
| اصل اندازه‌گیری | Paddle-torsion, Hall-effect sensor (non-contact) |
| محدوده اندازه‌گیری | 5–30 … 850–1900 L/min water |
| دقت | ±3 % of full scale |
| حداکثر فشار | PN40 |
| حداکثر دما | 80 °C |
| جنس بدنه | Brass casting (DPT-11) / Stainless steel (DPT-12) |
| اتصال فرآیند | G ⅜ … G 3 / ⅜ … 3″ NPT female |
| خروجی | 4-20 mA + 1x PNP/NPN, or 2x PNP/NPN (M12x1 plug) |
| نمایشگر (اختیاری) | ADI bargraph / digital, 2 SPDT |
| جهت جریان | Horizontal, in direction of arrow |
سایزها و کد سفارش DPT
| سایز | رنج | کد سفارش | قیمت (تومان) |
|---|---|---|---|
| DN10 / ⅜″ | 5...30 L/min water | DPT-12 05H N3 C34P | 463,752,000 |
| DN15 / ½″ | 5.5...30 L/min water | DPT-12 15H N4 C34P | 471,447,000 |
| DN25 / 1″ | 15...65 L/min water | DPT-12 35H N6 C34P | 484,785,000 |
| DN50 / 2″ | 80...450 L/min water | DPT-12 55H N9 C34P | 582,768,000 |
| DN80 / 3″ | 650...1500 L/min water | DPT-12 65H NB C34P | 698,193,000 |
NPT female thread offered at no extra cost and used. Flow direction must be specified in writing with the order. Weld-on versions (DN32 and larger) are on request.
ویژگی‌های کلیدی
- اصل پدال پیچشی ثبت‌شده با انتقال بدون تماس حرکت به سنسور اثر هال
- خروجی ۴-۲۰ میلی‌آمپر به همراه یک خروجی سوئیچینگ PNP یا NPN
- دقت ±۳٪ از تمام مقیاس و فشار نامی PN40
- محدوده وسیع ۵ تا ۱۹۰۰ لیتر بر دقیقه آب در ۷ سایز اتصال
- بدنه فولاد ضدزنگ یا برنج با رزوه داخلی NPT یا G
- کانکتور M12x1 و امکان نمایشگر ADI بارگراف/دیجیتال
کاربردها
- پایش دبی آب خنک‌کاری در ماشین‌آلات و فرایندهای صنعتی
- سیستم‌های تأمین و توزیع آب در کارخانه‌ها
- کنترل جریان در مدارهای آب گرم و سرد تا ۸۰ درجه سانتی‌گراد
- تأسیسات HVAC و مدارهای چیلر
- حفاظت پمپ‌ها در برابر کاهش یا قطع جریان
خرید اورجینال از نماینده کوبولد
همه محصولات کوبولد در فن کنترل اورجینال و ساخت KOBOLD آلمان هستند. تجهیزکاران فن کنترل به‌عنوان نماینده کوبولد در ایران، انتخاب سایز، کانفیگ کد سفارش، تامین و پشتیبانی فنی این محصول را انجام می‌دهد.
