سیل دیافراگمی رزوهای استیل NPT کوبولد DRM | سیل دیافراگمی برای گیج و ترانسمیتر فشار KOBOLD DRM
-
- اورجینال KOBOLD آلمان — عرضه توسط تجهیزکاران فن کنترل، نماینده کوبولد در ایران
- 5 سایز با کد سفارش کامل : ½″ NPT male تا G 1½ male
- جداسازی کامل سیال فرآیند از گیج یا ترانسمیتر فشار
- ساختار تمام استیل با رزوه ثابت NPT یا G
- پوشش رنج‌های فشار تا 1000 bar
- نصب مستقیم تا 100 °C و با کاپیلاری تا 200 °C
- قابل مونتاژ روی گیج‌های بوردن و ترانسمیترهای فشار
-
حمل رایگانبرای سفارش بالای 500
-
پشتیبانی 24/7تماس در هر زمان
-
محافظت شدهامنیت و سرعت بالا
-
فروش ویژهتخفیف تا 90%

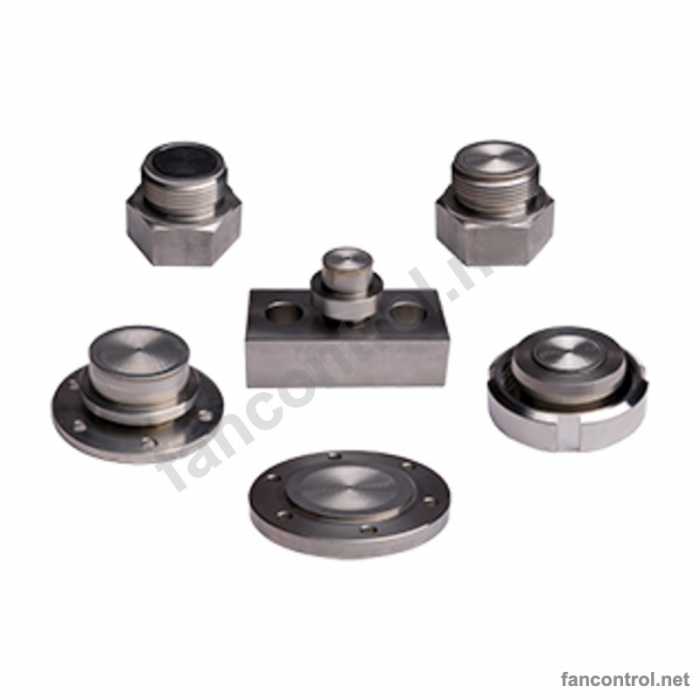

سیل دیافراگمی DRM ساخت کوبولد آلمان جداکننده‌ای است که بین فرآیند و گیج یا ترانسمیتر فشار قرار می‌گیرد و مانع از ورود سیال اندازه‌گیری به سیستم اندازه‌گیری می‌شود. نوع استاندارد این خانواده، DRM-600، یک سیل رزوهای تمام استیل با رزوه ثابت است که با اتصال‌های ½″ تا 1¼″ NPT و G½ تا G1½ عرضه می‌شود.
فشار فرآیند روی دیافراگم استیل اثر کرده و از طریق مایع پرکننده (مانند روغن گلیسیرین، پارافین یا سیلیکون) به المان گیج یا سنسور ترانسمیتر منتقل می‌شود. نسخه DRM-600 برای نصب مستقیم گیج تا 100 °C و نسخه DRM-601 برای اتصال با کاپیلاری استیل 1.4571 تا 200 °C مناسب است؛ هرچه سایز اتصال بزرگ‌تر باشد، دیافراگم بزرگ‌تر بوده و رنج‌های فشار پایین‌تری را پوشش می‌دهد.
سیل دیافراگمی برای سیالات خورنده، داغ، چسبنده، دارای ذرات یا بهداشتی ضروری است و خانواده DRM علاوه بر نوع رزوهای، اتصال‌های لبنی DIN 11851، تری‌کلمپ، IDF، SMS، فلنج DIN و ANSI و نسخه‌های پلاستیکی را نیز شامل می‌شود. قیمت یک مجموعه آماده شامل گیج، سیل و هزینه مونتاژ و پرکردن با مایع است.
این محصول در 5 سایز مختلف از ½″ NPT male تا G 1½ male با کد سفارش کامل و قیمت هر سایز در جدول «مشخصات فنی» آمده است؛ پیکربندی‌ها برای صنایع ایران (اتصال NPT یا فلنج ANSI در صورت وجود، بدنه استیل و خروجی استاندارد) انتخاب شده‌اند.
تجهیزکاران فن کنترل به‌عنوان نماینده کوبولد در ایران، سیل دیافراگمی رزوهای استیل NPT کوبولد DRM را به‌صورت اورجینال و مستقیم از کوبولد آلمان تأمین می‌کند. برای استعلام قیمت روز، موجودی و مشاوره انتخاب مدل با کارشناسان فن کنترل تماس بگیرید.
مشخصات اصلی
مشخصات ظاهری
مشخصات فنی سیل دیافراگمی رزوهای استیل NPT کوبولد DRM
| برند | KOBOLD (کوبولد آلمان) |
|---|---|
| مدل | DRM — Threaded Diaphragm Seal |
| نوع | سیل دیافراگمی رزوهای با رزوه ثابت (DRM-600) |
| جنس | Stainless steel |
| اتصال فرآیندی | ½″ تا 1¼″ NPT male، G½ تا G1½، M20x1.5، M48x3 |
| محدوده اندازه‌گیری | حداقل 0...6 تا 0...100 bar و حداکثر 0...600 تا 0...1000 bar بسته به سایز |
| حداکثر دما | 100 °C نصب مستقیم؛ 200 °C نسخه کاپیلاری DRM-601 |
| نحوه نصب | مستقیم روی گیج یا با کاپیلاری استیل 1.4571 |
| مایع پرکننده | روغن گلیسیرین، پارافین، روغن سیلیکون (بسته به دما) |
| کاربرد با | گیج‌های فشار بوردن و ترانسمیترهای فشار |
| دامنه دمایی کل خانواده DRM | تا 350 °C (سیل‌های کپسولی) |
سایزها، کد سفارش و قیمت
| سایز | رنج / مشخصه | کد سفارش | قیمت (تومان) |
|---|---|---|---|
| ½″ NPT male | measuring range min. 0...100 bar, max. 0...1000 bar | DRM-600 N15 | 135,432,000 |
| ¾″ NPT male | measuring range min. 0...40 bar, max. 0...1000 bar | DRM-600 N20 | 145,179,000 |
| 1″ NPT male | measuring range min. 0...10 bar, max. 0...600 bar | DRM-600 N25 | 157,491,000 |
| 1¼″ NPT male | measuring range min. 0...6 bar, max. 0...600 bar | DRM-600 N32 | 176,985,000 |
| G 1½ male | measuring range min. 0...6 bar, max. 0...600 bar | DRM-600 R40 | 186,732,000 |
نکته پیکربندی: Seal price only: a ready unit = gauge (e.g. MAN-RF) + seal + assembly/filling code (e.g. DS2 silicone oil −40...+200 °C, direct mounting 153 €; DF1 glycerin 158 €). Small threaded seals only suit high ranges (½″: ≥ 0...100 bar) – for low pressures use 1″/1¼″ or a flanged seal (ANSI DRM-634).
ویژگی‌ها
- جداسازی کامل سیال فرآیند از گیج یا ترانسمیتر فشار
- ساختار تمام استیل با رزوه ثابت NPT یا G
- پوشش رنج‌های فشار تا 1000 bar
- نصب مستقیم تا 100 °C و با کاپیلاری تا 200 °C
- قابل مونتاژ روی گیج‌های بوردن و ترانسمیترهای فشار
- انواع اتصال بهداشتی، فلنجی و پلاستیکی در همین خانواده
کاربردها
- سیالات خورنده در صنایع شیمیایی و پتروشیمی
- سیالات چسبنده، غلیظ یا دارای ذرات
- سیالات داغ با استفاده از کاپیلاری
- صنایع غذایی و دارویی (انواع بهداشتی)
- سیستم‌های هیدرولیک و فشار بالا
خرید اورجینال از نماینده کوبولد
قیمت سیل دیافراگمی و سیل دیافراگمی رزوهای استیل NPT کوبولد DRM بر اساس سایز و پیکربندی در جدول بالا آمده است. فن کنترل، نماینده کوبولد در ایران، کد سفارش را پیش از خرید با شرایط فرایند شما (سیال، دما، فشار و اتصال) بررسی و تأیید می‌کند.
