پرشر سوئیچ مکانیکی بیلوزی صنعتی کوبولد SCH-DCM | پرشر سوئیچ پمپ آب و هوای فشرده KOBOLD SCH-DCM
-
- اورجینال KOBOLD آلمان — عرضه توسط تجهیزکاران فن کنترل، نماینده کوبولد در ایران
- 5 سایز با کد سفارش کامل : 1...16 mbar تا 16...63 bar
- میکروسوئیچ تبدیلی SPDT با ظرفیت 8 A در 250 VAC
- رنج سوئیچینگ از 1…16 mbar تا 16…63 bar
- بیلوز فولاد ضدزنگ از رنج 0.2…2.5 بار به بالا و نسخه DNM فاقد فلزات غیرآهنی
- تنظیم آسان نقطه قطع با پیچ و تکرارپذیری کمتر از 1%
- گزینه‌های محدودکننده با ریست دستی، کنتاکت طلا و دو میکروسوئیچ
-
حمل رایگانبرای سفارش بالای 500
-
پشتیبانی 24/7تماس در هر زمان
-
محافظت شدهامنیت و سرعت بالا
-
فروش ویژهتخفیف تا 90%

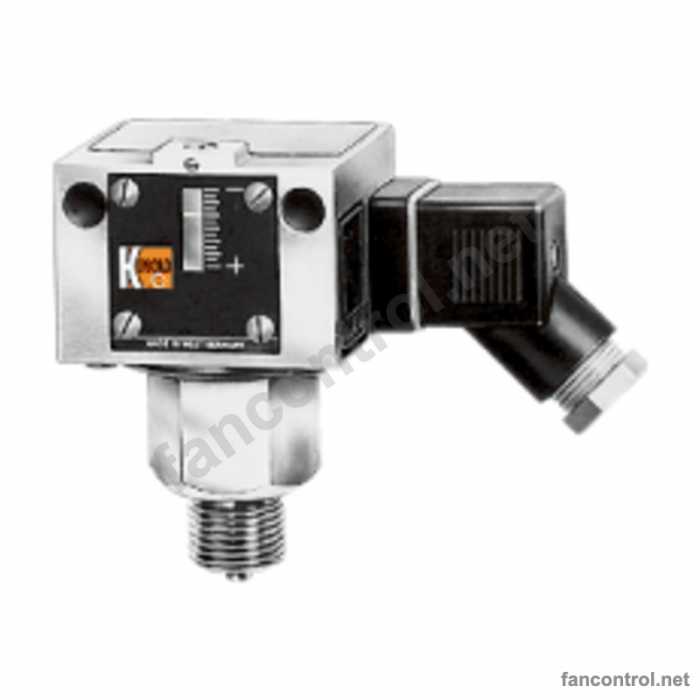

پرشر سوئیچ مکانیکی سری SCH-DCM ساخت کوبولد آلمان، یک سوئیچ فشار صنعتی همه‌منظوره برای پایش فشار مثبت (اورپرشر) مایعات و گازها است. این سوئیچ بدون نیاز به برق تغذیه، هنگام رسیدن فشار به مقدار تنظیم‌شده یک میکروسوئیچ تبدیلی (SPDT) را تغییر وضعیت می‌دهد و می‌تواند مستقیماً پمپ، کمپرسور، شیر برقی یا مدار آلارم را فرمان دهد.
المان حسگر بسته به رنج، یک دیافراگم NBR برای رنج‌های میلی‌باری یا یک بیلوز فلزی است؛ در چند رنج پایین از مس و برنج و از رنج 0.2…2.5 بار به بالا از فولاد ضدزنگ 1.4104/1.4571 استفاده می‌شود. نسخه SCH-DNM نیز یک نسخه فاقد فلزات غیرآهنی با سنسور تمام استیل است. نقطه سوئیچ با پیچ تنظیم روی محفظه آلومینیومی تنظیم می‌شود، اتصال فشار G1/2 نری به‌همراه رزوه G1/4 مادگی است و تکرارپذیری کمتر از 1% محدوده کار و دمای مجاز سیال تا 70 درجه سانتی‌گراد است.
رنج‌های گسترده از 1…16 میلی‌بار تا 16…63 بار و گزینه‌هایی مانند محدودکننده حداکثر/حداقل با ریست دستی، کنتاکت روکش طلا، دو میکروسوئیچ و ترمینال با حفاظت IP65، سری SCH-DCM را برای کنترل پمپ‌های آب، کمپرسورها و شبکه هوای فشرده، مدارهای روغن و ماشین‌آلات صنعتی مناسب کرده است.
این محصول در 5 سایز مختلف از 1...16 mbar تا 16...63 bar با کد سفارش کامل و قیمت هر سایز در جدول «مشخصات فنی» آمده است؛ پیکربندی‌ها برای صنایع ایران (اتصال NPT یا فلنج ANSI در صورت وجود، بدنه استیل و خروجی استاندارد) انتخاب شده‌اند.
تجهیزکاران فن کنترل به‌عنوان نماینده کوبولد در ایران، پرشر سوئیچ مکانیکی بیلوزی صنعتی کوبولد SCH-DCM را به‌صورت اورجینال و مستقیم از کوبولد آلمان تأمین می‌کند. برای استعلام قیمت روز، موجودی و مشاوره انتخاب مدل با کارشناسان فن کنترل تماس بگیرید.
مشخصات اصلی
مشخصات ظاهری
مشخصات فنی پرشر سوئیچ مکانیکی بیلوزی صنعتی کوبولد SCH-DCM
| برند | KOBOLD (کوبولد آلمان) |
|---|---|
| مدل | SCH-DCM — Mechanical Pressure Switch for General Use |
| اصل عملکرد | مکانیکی – بیلوز/دیافراگم با میکروسوئیچ |
| محدوده سوئیچینگ | 1…16 mbar تا 16…63 bar |
| کنتاکت | 1 میکروسوئیچ تبدیلی (SPDT)، 8 A / 250 VAC |
| تکرارپذیری | < 1% of working range (ranges > 1 bar) |
| حداکثر فشار | according to switching range (up to 130 bar for 16…63 bar) |
| جنس قطعات تماسی | Cu/brass, NBR or st.st. 1.4104/1.4571 (per range); DNM: st.st. |
| جنس محفظه | Aluminium die-cast GD-AlSi12 |
| اتصال فرآیندی | G 1/2 A male + G 1/4 female |
| اتصال الکتریکی | Plug connector (terminal box optional) |
| دمای سیال | max. 70 °C |
| درجه حفاظت | IP 54 (IP 65 with terminal connection) |
| وضعیت نصب | arbitrary, preferably vertical |
سایزها، کد سفارش و قیمت
| سایز | رنج / مشخصه | کد سفارش | قیمت (تومان) |
|---|---|---|---|
| 1...16 mbar | 1...16 mbar | SCH-DCM 4016 | 336,528,000 |
| 0.04...0.25 bar | 0.04...0.25 bar | SCH-DNM 025 | 223,668,000 |
| 0.2...2.5 bar | 0.2...2.5 bar | SCH-DCM 3 | 144,666,000 |
| 1...10 bar | 1...10 bar | SCH-DCM 10 | 156,465,000 |
| 16...63 bar | 16...63 bar | SCH-DCM 63 | 216,999,000 |
نکته پیکربندی: NPT not offered – G 1/2 A male (gauge connection) with G 1/4 female; standard plug connector, no M20 gland option (terminal box 301 = +76 €, IP65).
ویژگی‌ها
- میکروسوئیچ تبدیلی SPDT با ظرفیت 8 A در 250 VAC
- رنج سوئیچینگ از 1…16 mbar تا 16…63 bar
- بیلوز فولاد ضدزنگ از رنج 0.2…2.5 بار به بالا و نسخه DNM فاقد فلزات غیرآهنی
- تنظیم آسان نقطه قطع با پیچ و تکرارپذیری کمتر از 1%
- گزینه‌های محدودکننده با ریست دستی، کنتاکت طلا و دو میکروسوئیچ
- محفظه آلومینیوم دایکاست مقاوم در برابر آب دریا با حفاظت IP54
کاربردها
- کنترل پمپ‌های آب و بوستر پمپ
- کمپرسورها و شبکه هوای فشرده
- مدارهای روغن‌کاری و هیدرولیک سبک
- تأسیسات آبرسانی، گرمایش و سرمایش
- حفاظت حداکثر/حداقل فشار در خطوط فرآیندی
خرید اورجینال از نماینده کوبولد
قیمت پرشر سوئیچ و پرشر سوئیچ مکانیکی بیلوزی صنعتی کوبولد SCH-DCM بر اساس سایز و پیکربندی در جدول بالا آمده است. فن کنترل، نماینده کوبولد در ایران، کد سفارش را پیش از خرید با شرایط فرایند شما (سیال، دما، فشار و اتصال) بررسی و تأیید می‌کند.
