روتامتر فلزی استیل با ترانسمیتر کوبولد BGF | فلومتر سطح متغیر تمامفلزی KOBOLD BGF
-
- اورجینال KOBOLD آلمان — عرضه توسط تجهیزکاران فن کنترل، نماینده کوبولد در ایران
- 5 سایز با کد سفارش کامل : ASME ¾″ (DN15) تا ASME 3″ (DN80)
- ساختار تمامفلزی با لوله فولاد ضدزنگ 316L
- نصب در جهت‌های مختلف جریان
-
حمل رایگانبرای سفارش بالای 500
-
پشتیبانی 24/7تماس در هر زمان
-
محافظت شدهامنیت و سرعت بالا
-
فروش ویژهتخفیف تا 90%

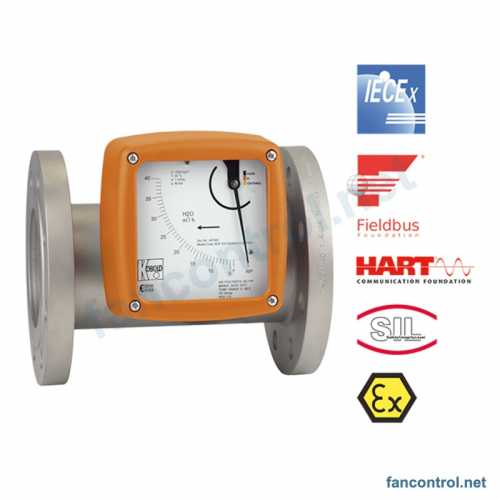

روتامتر BGF ساخت کوبولد آلمان یک فلومتر سطح متغیر تمامفلزی (متال تیوب) است که برای اندازه‌گیری، پایش و کنترل دبی مایعات و گازها در شرایط کاری سخت صنعتی طراحی شده است. محدوده اندازه‌گیری آن از ۱۰ تا ۱۰۰ لیتر بر ساعت تا ۴۰۰۰ تا ۴۰۰۰۰ لیتر بر ساعت آب و معادل آن برای هوا است و با فلنج‌های DIN یا ASME در سایزهای ¾ تا ۳ اینچ عرضه می‌شود.
درون لوله جریان یک فلوت با راهنمای ستاره‌ای در برابر نیروی فنر حرکت می‌کند و با عبور جریان، شکاف حلقوی بین سیستم مغناطیسی مخروطی و رینگ اندازه‌گیری تغییر می‌کند. موقعیت آهنربا به‌صورت مغناطیسی به عقربه و مقیاس نمایشگر بیرونی منتقل می‌شود؛ به همین دلیل دستگاه در جهت‌های مختلف جریان (رو به بالا، رو به پایین و افقی) قابل نصب است. لوله اندازه‌گیری از فولاد ضدزنگ 316L ساخته می‌شود و نسخه BGF-P دارای پوشش PTFE برای سیالات خورنده است.
BGF را می‌توان با سوئیچ‌های القایی یا میکروسوئیچ، ترانسمیتر 4-20mA با پروتکل HART و خروجی‌های فیلدباس تجهیز کرد تا دبی به سیستم کنترل ارسال شود. این روتامتر برای صنایع شیمیایی، پتروشیمی، نیروگاه و فرآیندهایی با دما و فشار بالا که استفاده از روتامتر شیشه‌ای امکان‌پذیر نیست کاربرد دارد.
این صفحه 5 سایز پرکاربرد BGF را با کد سفارش کامل معرفی می‌کند (ASME ¾″ (DN15) تا ASME 3″ (DN80)). انتخاب اتصال، جنس و خروجی مطابق نیاز صنایع ایران انجام شده است؛ برای رنج، اتصال یا جنس دیگر کد سفارش پروژه را بفرستید.
تجهیزکاران فن کنترل، نماینده کوبولد (KOBOLD) در ایران، این محصول را اورجینال و مستقیم از کوبولد آلمان تامین می‌کند و انتخاب مدل، کانفیگ کد سفارش و پشتیبانی فنی آن را انجام می‌دهد.
مشخصات ظاهری
مخصات اصلی
مشخصات فنی KOBOLD BGF
| برند | KOBOLD (آلمان) |
| مدل | BGF |
| اصل اندازه‌گیری | سطح متغیر با فلوت فنری و انتقال مغناطیسی به نمایشگر |
| محدوده اندازه‌گیری | 10...100 تا 4000...40000 L/h water؛ 0.3...3 تا 110...1100 m³N/h air |
| دقت | 2 % FS |
| حداکثر فشار | PN 40 / ASME Class 150 (BGF-S); PN 16 (BGF-P) |
| حداکثر دما | 350 °C (BGF-S, limited by magnet bearer: PP 80 °C, PTFE 150 °C); 125 °C (BGF-P) |
| جنس لوله اندازه‌گیری | Stainless steel 1.4404 (316L) / 1.4571; BGF-P PTFE lined |
| اتصال فرآیندی | Flange ASME Class 150 RF ¾″...3″ or DIN EN 1092-1 B1 DN15...DN80 |
| جهت جریان | Bottom→top, top→bottom, left→right or right→left |
| نمایشگر | Aluminium housing with pointer (st.st. / remote options) |
| خروجی | Inductive / micro switches, 4-20 mA HART (EEx ia), Profibus PA, Foundation Fieldbus |
سایزها و کد سفارش BGF
| سایز | رنج | کد سفارش | قیمت (تومان) |
|---|---|---|---|
| ASME ¾″ (DN15) | 10...100 L/h water | BGF-S 15 202R H P U 0 0 S 2 6 0K | 957,771,000 |
| ASME 1″ (DN25) | 100...1000 L/h water | BGF-S 25 203R M P U 0 0 S 2 6 0K | 893,646,000 |
| ASME 1½″ (DN40) | 600...6000 L/h water | BGF-S 40 205R R P U 0 0 S 2 6 0K | 1,126,035,000 |
| ASME 2″ (DN50) | 1000...10000 L/h water | BGF-S 50 206R S K U 0 0 S 2 6 0K | 1,048,059,000 |
| ASME 3″ (DN80) | 4000...40000 L/h water | BGF-S 80 208R V K U 0 0 S 2 6 0K | 1,356,372,000 |
ASME Class 150 RF flanges chosen over DIN. The 4-20 mA transmitter exists only in EEx ia (intrinsically safe) execution; chosen because the non-Ex model has no other analog output.
ویژگی‌های کلیدی
- ساختار تمامفلزی با لوله فولاد ضدزنگ 316L
- نصب در جهت‌های مختلف جریان: عمودی رو به بالا، رو به پایین یا افقی
- ترانسمیتر 4-20mA با HART و نمایش محلی عقربه‌ای
- فلنج ASME Class 150 یا DIN EN 1092-1 از ¾ تا ۳ اینچ
- آپشن سوئیچ القایی، میکروسوئیچ، Profibus PA و Foundation Fieldbus
- نسخه با پوشش PTFE برای سیالات خورنده
کاربردها
- صنایع نفت، گاز و پتروشیمی
- صنایع شیمیایی و سیالات خورنده
- نیروگاه‌ها و خطوط آب فرآیندی
- اندازه‌گیری گازهای صنعتی
- فرآیندهای با دما و فشار بالا که روتامتر شیشه‌ای مناسب آن‌ها نیست
خرید اورجینال از نماینده کوبولد
همه محصولات کوبولد در فن کنترل اورجینال و ساخت KOBOLD آلمان هستند. تجهیزکاران فن کنترل به‌عنوان نماینده کوبولد در ایران، انتخاب سایز، کانفیگ کد سفارش، تامین و پشتیبانی فنی این محصول را انجام می‌دهد.
