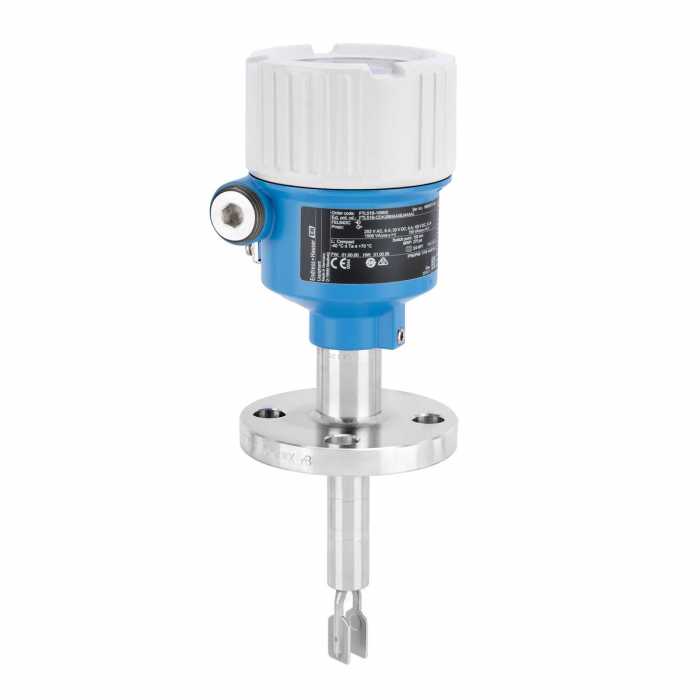

لول سوییچ چنگالی اندرس هاوزر Liquiphant FTL51B | Endress+Hauser Liquiphant FTL51B
-
- لول سوییچ چنگالی (Vibronic) برای تشخیص نقطهای سطح مایعات
- مستقل از چگالی، ویسکوزیته، دما، فشار، رسانایی و ضریب دیالکتریک
- بدون نیاز به کالیبراسیون و بدون تنظیم اولیه
- گواهی ایمنی SIL 2/SIL 3 برای حفاظت در برابر سرریز و کارکرد خشک پمپ
- دمای فرآیند ۵۰- تا ۲۸۰+ درجه سانتیگراد
- فشار فرآیند تا ۱۰۰ بار
- Heartbeat Technology و تست اثبات عملکرد بدون خارج کردن از مخزن
- راهاندازی و عیبیابی با اپلیکیشن SmartBlue از طریق بلوتوث
-
حمل رایگانبرای سفارش بالای 500
-
پشتیبانی 24/7تماس در هر زمان
-
محافظت شدهامنیت و سرعت بالا
-
فروش ویژهتخفیف تا 90%
Liquiphant FTL51B ساخت اندرس هاوزر (Endress+Hauser) یکی از شناختهشدهترین و پرکاربردترین سوییچهای سطح جهان است. این دستگاه از فناوری ویبرهای (Vibronic) استفاده میکند: یک چنگال دو شاخه در فرکانس طبیعی خود مرتعش میشود و هنگامی که در مایع فرو رود، فرکانس ارتعاش بهطور محسوسی کاهش مییابد. الکترونیک دستگاه این تغییر را تشخیص داده و خروجی سوییچ را تغییر میدهد.
سادگی و قابلیت اطمینان این اصل، مهمترین دلیل محبوبیت Liquiphant است. خروجی آن مستقل از چگالی، ویسکوزیته، دما، فشار، رسانایی الکتریکی و ضریب دیالکتریک مایع است. برخلاف سوییچهای خازنی که نیاز به تنظیم برای هر نوع محصول دارند، یا سوییچهای شناوری که با رسوب و مواد معلق دچار مشکل میشوند، Liquiphant را نصب میکنید و بدون هیچ کالیبراسیونی کار میکند — حتی اگر محصول درون مخزن عوض شود.
مهمترین کاربردهای این دستگاه، حفاظت در برابر سرریز مخزن (Overfill Protection) و حفاظت از کارکرد خشک پمپ (Dry Running Protection) است. در هر دو مورد، یک خرابی میتواند به خسارت سنگین منجر شود؛ به همین دلیل نسخههای دارای گواهی SIL 2/SIL 3 و تأییدیه WHG برای این کاربردها ارائه میشوند.
نسل جدید B این خانواده، قابلیتهای دیجیتال چشمگیری اضافه کرده است. Heartbeat Technology امکان انجام تست اثبات عملکرد را بدون خارج کردن دستگاه از مخزن و بدون تغییر سطح مایع فراهم میکند — کاری که در روش سنتی مستلزم پر و خالی کردن مخزن بود. راهاندازی، پایش وضعیت و عیبیابی نیز از طریق بلوتوث و اپلیکیشن SmartBlue روی موبایل انجام میشود.
تجهیزکاران فن کنترل، تأمینکننده تخصصی تجهیزات ابزار دقیق اندرس هاوزر در ایران، لول سوییچ Liquiphant FTL51B را همراه با خدمات مشاوره فنی، انتخاب طول و جنس چنگال، نصب، راهاندازی و مستندسازی SIL ارائه میکند.
مشخصات اصلی
مشخصات ظاهری
بررسی فنی لول سوییچ چنگالی Liquiphant FTL51B
اصل کار ویبرهای
چنگال دو شاخه دستگاه توسط یک المان پیزوالکتریک در فرکانس تشدید خود (معمولاً حدود ۱۰۰۰ هرتز در هوا) به ارتعاش درمیآید. وقتی چنگال وارد مایع میشود، جرم افزوده مایع اطراف آن و میرایی ناشی از ویسکوزیته، فرکانس تشدید را کاهش میدهد. الکترونیک این کاهش فرکانس را تشخیص داده و وضعیت خروجی را تغییر میدهد. چون این پدیده مکانیکی و بنیادی است، تحت تأثیر خواص الکتریکی یا شیمیایی مایع قرار نمیگیرد — مزیتی که Liquiphant را از سوییچهای خازنی و رسانایی متمایز میکند.
مشخصات فنی کلیدی
| اصل اندازهگیری | ویبرهای (Vibronic) — چنگال دو شاخه |
| نوع خروجی | سوییچ نقطهای (تشخیص وجود یا نبود مایع) |
| دمای فرآیند | ۵۰- تا ۲۸۰+ درجه سانتیگراد |
| فشار فرآیند | تا ۱۰۰ بار |
| حداقل چگالی قابل تشخیص | ۰٫۵ گرم بر سانتیمتر مکعب (قابل تنظیم تا ۰٫۴) |
| حداکثر ویسکوزیته | ۱۰۰۰۰ mPa·s |
| جنس قطعات در تماس با سیال | استنلس استیل 316L، آلیاژ C22، با روکش ECTFE یا PFA |
| طول قابل سفارش | استاندارد یا تا ۶ متر (نسخه لولهای) |
| ایمنی عملکردی | SIL 2 (تککاناله) / SIL 3 (دوکاناله همگن) |
| گواهیها | ATEX، IECEx، cCSAus، NEPSI، WHG، EHEDG، 3-A |
| خروجی الکتریکی | PNP/PFM، رله، دوسیمه ۸/۱۶ میلیآمپر، NAMUR؛ بلوتوث |
Heartbeat و تست اثبات عملکرد
دستگاههای SIL باید در فواصل مشخصی تست اثبات عملکرد (Proof Test) شوند تا از سالم بودن آنها اطمینان حاصل شود. در روش سنتی برای یک سوییچ سطح، این کار به معنای بالا بردن سطح مایع تا نقطه سوییچ یا خارج کردن دستگاه از مخزن و غوطهور کردن آن در ظرف آب است — هر دو زمانبر، پرهزینه و در مخازن حاوی مواد خطرناک، خطرناک. Heartbeat Verification در FTL51B این تست را بهصورت داخلی و از راه دور انجام میدهد و گزارشی قابل ردیابی تولید میکند که مورد پذیرش ممیزان ایمنی است.
کاربردها
- حفاظت در برابر سرریز مخازن (Overfill Protection)
- حفاظت از کارکرد خشک پمپ (Dry Running Protection)
- هشدار حد بالا و حد پایین مخازن ذخیره
- کنترل روشن و خاموش پمپ در چاهکها و مخازن
- تشخیص وجود مایع در خطوط لوله
- مخازن مواد شیمیایی، سوخت و روغن
- صنایع غذایی و دارویی (نسخه بهداشتی با گواهی EHEDG و 3-A)
مزایای بهرهبرداری
- بدون کالیبراسیون: نصب و کار — بدون تنظیم اولیه و بدون نیاز به تغییر تنظیمات با عوض شدن محصول.
- مقاوم در برابر رسوب: ارتعاش چنگال، خود مانع تجمع رسوب روی آن میشود.
- عملکرد مطمئن: بدون قطعه متحرک در معرض سایش، برخلاف سوییچهای شناوری.
- خودتشخیصی: تشخیص خوردگی چنگال، شکستگی و خرابی الکترونیک با اعلام خطا.
- راهاندازی موبایلی: پیکربندی و مشاهده وضعیت با اپلیکیشن SmartBlue.
انتخاب و سفارش
کد سفارش FTL51B بر اساس طول و جنس چنگال، نوع اتصال فرآیندی، محدوده دما و فشار، نوع خروجی الکتریکی، گواهیهای ضدانفجار و SIL و بسته Heartbeat پیکربندی میشود. برای انتخاب دقیق، نوع مایع و چگالی آن، شرایط فرآیندی، نقطه نصب و الزامات ایمنی خود را در اختیار کارشناسان تجهیزکاران فن کنترل قرار دهید.
