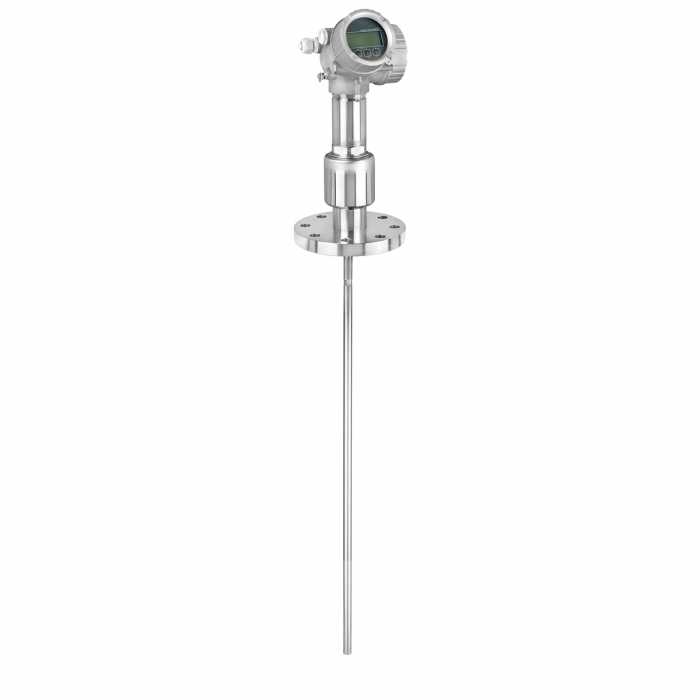

ترانسمیتر لول رادار هدایتشده اندرس هاوزر Levelflex FMP54 | Endress+Hauser Levelflex FMP54
-
- رادار هدایتشده (TDR) برای سختترین شرایط فرآیندی
- دمای فرآیند تا ۴۵۰ درجه سانتیگراد (نسخه HT) و ۲۸۰ درجه (نسخه XT)
- فشار فرآیند از خلأ تا ۴۰۰ بار
- جبرانسازی خودکار اثر بخار (Gas Phase Compensation)
- مناسب دیگهای بخار، درام بویلر و مخازن پرفشار
- دقت ±۲ میلیمتر با پروب میلهای و کواکسیال
- قابلیت اندازهگیری فصل مشترک دو مایع
- گواهی SIL 2/SIL 3 و Heartbeat Technology
-
حمل رایگانبرای سفارش بالای 500
-
پشتیبانی 24/7تماس در هر زمان
-
محافظت شدهامنیت و سرعت بالا
-
فروش ویژهتخفیف تا 90%
Levelflex FMP54 ساخت اندرس هاوزر (Endress+Hauser) نسخه تقویتشده رادار هدایتشده این شرکت برای سختترین شرایط فرآیندی است. جایی که FMP51 به محدودیتهای خود میرسد — دمای بسیار بالا، فشار زیاد و بهویژه حضور بخار پرفشار — این مدل با راهحلهای اختصاصی خود پاسخگوست.
مهمترین قابلیت متمایز FMP54، جبرانسازی اثر فاز گازی (Gas Phase Compensation) است. در مخازنی که بالای سطح مایع بخار پرفشار وجود دارد — مانند درام بویلر یا دیگ بخار — ضریب دیالکتریک فاز گازی با فشار و دما تغییر میکند و همین موضوع سرعت انتشار موج را تغییر میدهد. نتیجه، خطای سیستماتیک در اندازهگیری سطح است که با افزایش فشار بزرگتر میشود. FMP54 با استفاده از یک نقطه مرجع ثابت روی پروب، این اثر را بهطور پیوسته اندازه میگیرد و جبران میکند؛ بنابراین سطح واقعی حتی در تغییرات شدید فشار بویلر بهدرستی گزارش میشود.
محدوده دمای فرآیند تا ۴۵۰ درجه سانتیگراد در نسخه HT و ۲۸۰ درجه در نسخه XT است، و فشار کاری از خلأ تا ۴۰۰ بار پشتیبانی میشود. این بازه، دستگاه را برای کاربردهایی مانند درام بویلر نیروگاه، مخازن پرفشار پتروشیمی، راکتورهای دما بالا و مخازن کرایوژنیک (تا ۱۹۶- درجه) مناسب میکند.
مانند FMP51، این مدل نیز قابلیت اندازهگیری فصل مشترک دو مایع را دارد و با انواع پروب میلهای، کابلی و کواکسیال عرضه میشود. گواهی ایمنی SIL 2/SIL 3 و Heartbeat Technology برای تست اثبات عملکرد بدون تخلیه مخزن نیز در دسترس است.
تجهیزکاران فن کنترل، تأمینکننده تخصصی تجهیزات ابزار دقیق اندرس هاوزر در ایران، ترانسمیتر Levelflex FMP54 را همراه با خدمات مشاوره فنی، انتخاب پروب و نسخه دمایی مناسب، نصب، راهاندازی و مستندسازی SIL ارائه میکند.
مشخصات اصلی
مشخصات ظاهری
بررسی فنی رادار هدایتشده Levelflex FMP54
مسئله بخار و راهحل جبرانسازی فاز گازی
سرعت انتشار موج الکترومغناطیسی در یک محیط، با ریشه دوم ضریب دیالکتریک آن نسبت عکس دارد. در هوای خشک اتمسفری، ضریب دیالکتریک تقریباً ۱ است و موج با سرعت نور حرکت میکند. اما در بخار اشباع پرفشار، چگالی بخار بهطور چشمگیری بالا میرود و ضریب دیالکتریک از ۱ فاصله میگیرد. در یک درام بویلر با فشار ۱۰۰ بار، این اثر میتواند خطایی در حد چند درصد ارتفاع ایجاد کند — خطایی که در کنترل سطح درام، غیرقابل قبول است.
FMP54 این مشکل را با یک نقطه بازتاب مرجع در فاصله مشخص و ثابت روی پروب حل میکند. چون فاصله فیزیکی این نقطه معلوم است، هر تغییری در زمان رسیدن بازتاب آن، مستقیماً ناشی از تغییر سرعت انتشار در فاز گازی است. دستگاه این انحراف را محاسبه کرده و اندازهگیری سطح را بهصورت پیوسته تصحیح میکند.
مشخصات فنی کلیدی
| اصل اندازهگیری | رادار هدایتشده (TDR) با جبرانسازی فاز گازی |
| دقت (پروب میلهای و کواکسیال) | ±۲ میلیمتر |
| دقت (پروب کابلی زیر ۱۵ متر) | ±۲ میلیمتر |
| دقت (پروب کابلی بالای ۱۵ متر) | ±۱۰ میلیمتر |
| دمای فرآیند — نسخه XT | ۱۹۶- تا ۲۸۰+ درجه سانتیگراد |
| دمای فرآیند — نسخه HT | ۱۹۶- تا ۴۵۰+ درجه سانتیگراد |
| فشار فرآیند | از خلأ تا ۴۰۰ بار |
| محدوده اندازهگیری | پروب میلهای تا ۱۰ متر، کابلی تا ۴۵ متر |
| اندازهگیری فصل مشترک | بله |
| ایمنی عملکردی | SIL 2 / SIL 3 |
| گواهیها | ATEX، IECEx، cCSAus، NEPSI |
| خروجی و ارتباطات | ۴ تا ۲۰ میلیآمپر با HART، PROFIBUS PA، FOUNDATION Fieldbus |
کاربرد در درام بویلر
کنترل سطح آب درام بویلر یکی از حساسترین حلقههای کنترلی در نیروگاهها و واحدهای بخار صنعتی است. سطح بیش از حد پایین به داغ شدن و آسیب لولههای دیگ منجر میشود و سطح بیش از حد بالا باعث انتقال آب به توربین یا خط بخار میگردد — هر دو حادثهای پرهزینه و خطرناک. روش سنتی، استفاده از ترانسمیتر اختلاف فشار با ظرف مرجع (Condensate Pot) است که به جبرانسازی چگالی نیاز دارد و در تغییرات سریع فشار دچار خطا میشود. FMP54 سطح را مستقیماً و با جبرانسازی خودکار بخار اندازه میگیرد و راهحل بهمراتب دقیقتر و پایدارتری ارائه میدهد.
انتخاب نسخه دمایی
- نسخه XT: تا ۲۸۰ درجه سانتیگراد. برای اکثر کاربردهای بخار و فرآیندهای دما بالا کافی است و اقتصادیتر است.
- نسخه HT: تا ۴۵۰ درجه سانتیگراد. برای بخار سوپرهیت، راکتورهای دما بالا و فرآیندهای ویژه. دارای جداکننده حرارتی تقویتشده.
کاربردها
- کنترل سطح آب درام بویلر و دیگ بخار
- مخازن تحت فشار تا ۴۰۰ بار
- راکتورهای دما بالا در صنایع شیمیایی و پتروشیمی
- مخازن کرایوژنیک و گازهای مایعشده
- جداکنندههای نفت و آب در شرایط فرآیندی سخت
- مخازن با بخار متراکم و کف
- حلقههای ایمنی با الزام SIL 2/SIL 3
FMP51 یا FMP54؟
اگر فرآیند شما در دما و فشار متعارف است و بخار پرفشاری بالای سطح مایع وجود ندارد، FMP51 انتخاب اقتصادی و کاملاً کافی است. اما اگر با بخار پرفشار (بهویژه درام بویلر)، دمای بالای ۲۰۰ درجه یا فشار بالای ۱۶۰ بار سروکار دارید، FMP54 تنها گزینه مناسب است.
انتخاب و سفارش
کد سفارش FMP54 بر اساس نسخه دمایی (XT یا HT)، نوع و طول پروب، جنس مواد، اتصال فرآیندی و کلاس فشار، فعالسازی جبرانسازی فاز گازی، قابلیت فصل مشترک، گواهیهای ضدانفجار و SIL و پروتکل ارتباطی پیکربندی میشود. برای انتخاب دقیق، مشخصات کامل فرآیند (دما، فشار، نوع محصول و فاز گازی) را در اختیار کارشناسان تجهیزکاران فن کنترل قرار دهید.
