فلومتر اولتراسونیک: کلمپآن یا اینلاین؟ راهنمای انتخاب
فلومتر اولتراسونیک یک ویژگی دارد که بقیه ندارند: میتواند بدون هیچ تماسی با سیال و حتی بدون باز کردن لوله دبی را اندازه بگیرد. همین باعث شده هم در اندازهگیری دائمی و هم در بازرسی و عیبیابی موقت، جایگاه ویژهای پیدا کند.
اصل کار: مسابقهٔ دو پالس صوتی

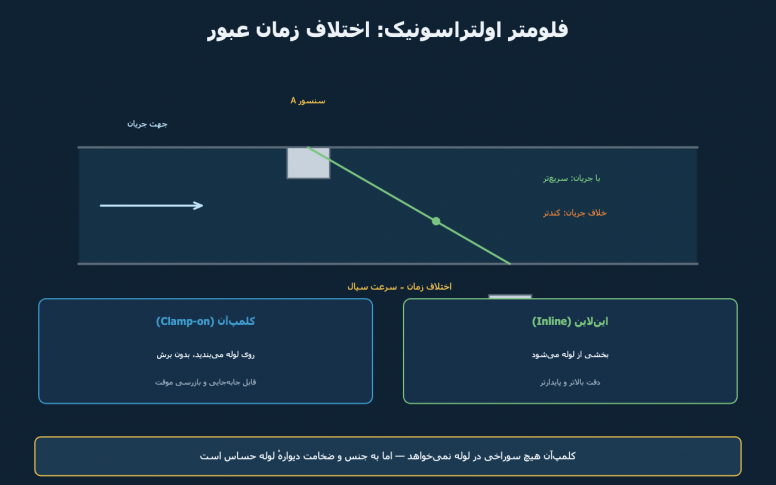

دو سنسور بهصورت مورب روی مسیر نصب میشوند و هر کدام بهنوبت برای دیگری پالس صوتی میفرستد. پالسی که همجهت با جریان حرکت میکند زودتر میرسد و پالسی که خلاف جریان میرود دیرتر. این اختلاف زمان — که در حد نانوثانیه است — مستقیماً با سرعت سیال متناسب است. به این روش Transit Time میگویند.
زیبایی این روش اینجاست که اختلاف دو زمان محاسبه میشود، پس سرعت خود صوت در سیال از معادله حذف میشود — برخلاف سطحسنج اولتراسونیک که کاملاً به آن وابسته است. یعنی تغییر دما یا ترکیب سیال، اثر کمی روی دقت دارد.
کلمپآن یا اینلاین؟
کلمپآن سنسورها را از بیرون به لوله میبندد: بدون قطع خط، بدون سوراخ، بدون افت فشار و قابل جابهجایی بین چند نقطه. عالی برای ممیزی انرژی، بررسی عملکرد پمپ و اندازهگیری موقت. اما دقتش به عوامل بیرونی حساس است: جنس و ضخامت دیواره، پوشش و رنگ، کیفیت تماس و ژل کوپلینگ — و در لولههای بتنی یا با پوشش داخلی ضخیم اصلاً جواب نمیدهد.
اینلاین بخشی از خط لوله میشود و سنسورها در فاصلهٔ ثابت کارخانهای قرار دارند. نتیجه: دقت بالاتر، پایداری بلندمدت و بینیازی از تنظیم مجدد. نمونهٔ موجود در فن کنترل: فلومتر التراسونیک کوبولد DUC برای مایعات، و برای کاربردهای فشرده فلومتر مدولار KME.
کجا خوب کار میکند، کجا نه
- عالی: مایعات تمیز و همگن — آب، آب خنککاری، سوخت، روغن و محلولهای شفاف. بدون افت فشار و بدون قطعهٔ متحرک.
- ضعیف: سیال حاوی حباب هوا یا ذرات زیاد — پالس صوتی پراکنده میشود و سیگنال گم میشود. (البته نوع دیگری به نام داپلر هست که برعکس، برای همین سیالات ساخته شده.)
- غیرممکن: لولهٔ نیمهپر؛ مسیر صوتی باید کاملاً از سیال پر باشد.
پنج نکتهٔ نصب کلمپآن
- سطح لوله را کاملاً تمیز کنید: زنگ، رنگ پوستهشده و گرد و غبار، بزرگترین علت شکست نصب کلمپآن است.
- ژل کوپلینگ فراموش نشود و لایهاش یکنواخت باشد؛ حباب هوا بین سنسور و لوله یعنی سیگنال صفر.
- مشخصات لوله را دقیق وارد کنید: جنس، قطر خارجی و ضخامت دیواره مستقیماً در محاسبه استفاده میشوند — حدس زدن ضخامت یعنی خطای دائمی.
- لولهٔ مستقیم کافی: معمولاً حدود ۱۰ برابر قطر قبل و ۵ برابر بعد.
- روی مسیر افقی، سنسورها را در کنارهٔ لوله نصب کنید (ساعت ۳ و ۹)، نه بالا (هوا) و نه پایین (رسوب).
اگر سیال شما رساناست و بودجه اجازه میدهد، فلومتر مغناطیسی معمولاً دقیقتر و کمدردسرتر است؛ برای بخار و گاز سراغ ورتکس بروید. مرور کل گزینهها در راهنمای انتخاب فلومتر کوبولد.
برای انتخاب، جنس و قطر لوله، نوع سیال و رنج دبی را بفرستید: 021-88850346 و 021-88658508.
