ترانسمیتر دما کامپکت خروجی ۴ تا ۲۰ میلیآمپر ویکا TR36 | سنسور دما PT100 با ترانسمیتر داخلی WIKA TR36
-
- اورجینال WIKA — عرضه توسط تجهیزکاران فن کنترل، نمایندگی ویکا در ایران
- سنسور PT100 و ترانسمیتر در یک بدنه کامپکت
- خروجی استاندارد ۴ تا ۲۰ میلیآمپر دو سیمه برای اتصال مستقیم به PLC و DCS
- رنج فرآیندی -۳۰ تا +۱۵۰ درجه سانتی‌گراد
- اتصال الکتریکی سوکتی DIN EN 175301-803 Form A برای سیم‌کشی و سرویس سریع
- اتصال رزوه‌ای 1/2 NPT با پروب ۵۰ × ۶ میلی‌متر، بدون نیاز به ترموول جداگانه
-
حمل رایگانبرای سفارش بالای 500
-
پشتیبانی 24/7تماس در هر زمان
-
محافظت شدهامنیت و سرعت بالا
-
فروش ویژهتخفیف تا 90%

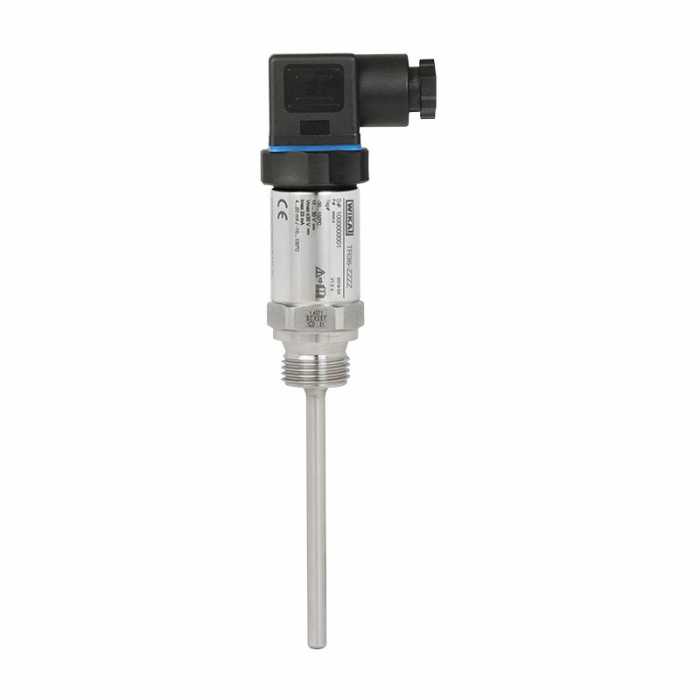

ترانسمیتر دما و سنسور کامپکت مدل TR36 ویکا آلمان یک ترمومتر مقاومتی با ترانسمیتر یکپارچه است که خروجی استاندارد ۴ تا ۲۰ میلیآمپر دو سیمه تولید می‌کند. المان PT100 در نوک پروب دما را می‌سنجد و مدار الکترونیکی داخلی، سیگنال مقاومتی را مستقیماً به جریان آنالوگ خطی تبدیل می‌کند؛ بنابراین نیازی به ترانسمیتر جداگانه در تابلو یا جعبه تقسیم نیست. رنج فرآیندی این پیکربندی -۳۰ تا +۱۵۰ درجه سانتی‌گراد و واحد کالیبراسیون خروجی درجه سانتی‌گراد است. دیتاشیت رسمی این مدل TE 60.36 است.
ساختار TR36 بر یک پروب استیل با قطر ۶ میلی‌متر و طول ۵۰ میلی‌متر و اتصال فرآیندی رزوه‌ای ثابت 1/2 NPT بنا شده است. اتصال الکتریکی از نوع سوکت زاویه‌دار DIN EN 175301-803 Form A است که سیم‌کشی و سرویس را ساده می‌کند و امکان جدا کردن سریع سنسور بدون باز کردن سیم‌ها را می‌دهد. خروجی ۴ تا ۲۰ میلیآمپر در برابر نویز و افت ولتاژ کابل مقاوم است و می‌توان آن را با فاصله زیاد به PLC، نمایشگر یا DCS رساند. به دلیل ابعاد کوچک، این ترانسمیتر دما در فضاهای محدود ماشین و پکیج جا می‌شود.
خریداران ایرانی این مدل را بیشتر برای ماشین‌آلات، پکیج‌های هیدرولیک و پنوماتیک، تاسیسات و سازندگان تجهیزات (OEM) انتخاب می‌کنند، چون یک سنسور دما و ترانسمیتر را در یک قطعه ارزان‌تر و ساده‌تر از مجموعه سنسور و ترانسمیتر ریلی جمع می‌کند. نصب رزوه‌ای مستقیم، هزینه ترموول و متعلقات را حذف می‌کند و زمان راه‌اندازی را کوتاه می‌کند. تجهیزکاران فن کنترل به‌عنوان نمایندگی ویکا در ایران این مدل را اورجینال و ساخت ویکا آلمان تامین می‌کند و در پیکربندی رنج و طول پروب همراه خریدار است.
تجهیزکاران فن کنترل به‌عنوان نمایندگی ویکا در ایران، ترانسمیتر دما کامپکت خروجی ۴ تا ۲۰ میلیآمپر ویکا TR36 را به‌صورت اورجینال تأمین می‌کند. برای استعلام قیمت روز، موجودی و مشاوره انتخاب مدل با کارشناسان فن کنترل تماس بگیرید.
مشخصات اصلی
مشخصات ظاهری
مشخصات فنی ترانسمیتر دما کامپکت خروجی ۴ تا ۲۰ میلیآمپر ویکا TR36
| برند | WIKA (ویکا) |
|---|---|
| مدل | TR36 |
| برند | WIKA (آلمان) |
| مدل | TR36 |
| کد سفارش | TR36-ZZZZ-TT-CLP00000P00150-1560050-ZZZ-FAA-ZZ |
| دیتاشیت | TE 60.36 |
| نوع محصول | سنسور دمای کامپکت با ترانسمیتر یکپارچه (RTD) |
| سیگنال خروجی | 4…20 mA, 2-wire |
| رنج دمای فرآیند | -30 ... +150 °C |
| واحد خروجی ترانسمیتر | °C |
| اتصال الکتریکی | Angled plug - DIN EN 175301-803 Form A |
| اتصال فرآیندی | 1/2 NPT ثابت |
| ابعاد پروب | ۵۰ × ۶ میلی‌متر |
جدول سایز، کد سفارش و اطلاعات تکمیلی
| برند | WIKA (آلمان) |
| مدل | TR36 |
| کد سفارش | TR36-ZZZZ-TT-CLP00000P00150-1560050-ZZZ-FAA-ZZ |
| دیتاشیت | TE 60.36 |
| اتصال الکتریکی | Angled plug - DIN EN 175301- 803 Form A |
| سیگنال خروجی | 4…20mA, 2-wire |
| Transmitter Unit | °C |
| Process temperature | -30 ... +150°C |
| Measuring range start value - sign | Plus (incl. 0) |
| Measuring range start value | 0 |
| Measuring range end value - sign | Plus (incl. 0) |
| Measuring range end value | 150 |
| اتصال فرآیندی | Fixed threaded hex bushing 1/2 NPT |
| Sensor diameter ød | 6 mm |
| Insertion length A | 50 mm |
| دمای مجاز محیط | -40 ... +85 °C (-40 ... +185 °F) |
| Accessories electr. connection | Mating plug with blue sealing - DIN EN 175301-803 Form A |
| Transmitter Signalling of error | Down scale < 3,6 mA (typical 3,0 mA) |
| Pin assignment | Standard pin connection 1+ (10..30VDC) and 2- (0V) |
ویژگی‌های ترانسمیتر دما ویکا TR36
- سنسور PT100 و ترانسمیتر در یک بدنه کامپکت
- خروجی استاندارد ۴ تا ۲۰ میلیآمپر دو سیمه برای اتصال مستقیم به PLC و DCS
- رنج فرآیندی -۳۰ تا +۱۵۰ درجه سانتی‌گراد
- اتصال الکتریکی سوکتی DIN EN 175301-803 Form A برای سیم‌کشی و سرویس سریع
- اتصال رزوه‌ای 1/2 NPT با پروب ۵۰ × ۶ میلی‌متر، بدون نیاز به ترموول جداگانه
- ابعاد کوچک، مناسب نصب در فضاهای محدود ماشین و پکیج
کاربردها
- ماشین‌آلات صنعتی و سیستم‌های هیدرولیک و پنوماتیک
- سازندگان تجهیزات (OEM) و پکیج‌سازها
- تاسیسات مکانیکی، موتورخانه و سیستم‌های آب گرم و سرد
- پایش دمای روغن و سیالات در واحدهای فرآیندی
- کنترل دما در خطوط تولید و تست تجهیزات
خرید ترانسمیتر دما کامپکت خروجی ۴ تا ۲۰ میلیآمپر ویکا TR36 از نمایندگی ویکا
قیمت ترانسمیتر دما و PT100 ویکا TR36 در همین صفحه درج شده است. فن کنترل، نمایندگی ویکا در ایران، پیش از خرید، مدل و کد سفارش را با شرایط فرایند شما (سیال، دما، فشار، اتصال و خروجی) بررسی و تأیید می‌کند.
سؤالات متداول
قیمت ترانسمیتر دما ویکا TR36 چقدر است؟
قیمت روز در همین صفحه درج شده و بسته به رنج، طول پروب و پیکربندی کد سفارش ممکن است تغییر کند؛ برای استعلام دقیق با کارشناسان فن کنترل تماس بگیرید.
این مدل چه خروجی و چه رنج دمایی دارد؟
خروجی ۴ تا ۲۰ میلیآمپر دو سیمه است و رنج فرآیندی این پیکربندی -۳۰ تا +۱۵۰ درجه سانتی‌گراد با واحد خروجی درجه سانتی‌گراد تنظیم شده است.
آیا فن کنترل نماینده ویکا است؟
بله، تجهیزکاران فن کنترل نمایندگی ویکا در ایران است و محصولات اورجینال عرضه می‌کند.
