سنسور PT100 ضد انفجار Exd با ترموول کوبولد TWL-EXD | PT100 سه سیمه با هد ضد انفجار KOBOLD TWL-EXD
-
- اورجینال KOBOLD آلمان — عرضه توسط تجهیزکاران فن کنترل، نماینده کوبولد در ایران
- 5 سایز با کد سفارش کامل : U = 100 mm تا U = 1000 mm
- حفاظت ضد انفجار ATEX II 2 GD Ex d IIC T6
- المان Pt100 کلاس A یا B، تکی یا دوبل
- ترموول استیل 316L با اتصال NPT، G یا فلنج ANSI/DIN
- المان اندازه‌گیری قابل تعویض بدون تخلیه خط
- امکان نصب ترانسمیتر 4-20 mA، HART یا Profibus در هد
-
حمل رایگانبرای سفارش بالای 500
-
پشتیبانی 24/7تماس در هر زمان
-
محافظت شدهامنیت و سرعت بالا
-
فروش ویژهتخفیف تا 90%

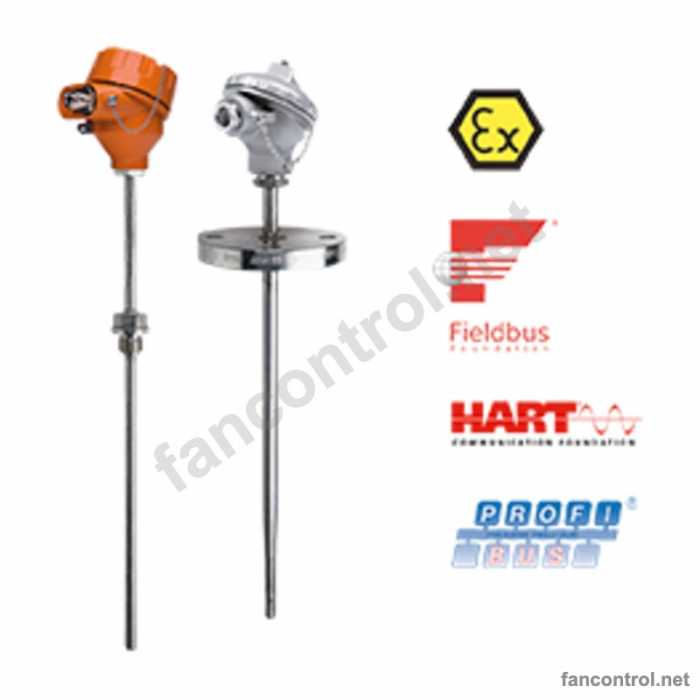

سنسور دمای TWL-Exd ساخت کوبولد آلمان یک مجموعه کامل ترمومتر مقاومتی PT100 با حفاظت ضد انفجار از نوع Exd است که برای نصب در مناطق خطرناک صنایع نفت، گاز و پتروشیمی طراحی شده است. این مجموعه شامل ترموول استیل، گردن (Neckpipe)، هد اتصال آلومینیومی فرم XD و المان اندازه‌گیری قابل تعویض است.
المان حسگر یک Pt100 طبق استاندارد IEC 60751 در کلاس B یا A است که به‌صورت تکی یا دوبل و با سیم‌بندی 2، 3 یا 4 سیمه عرضه می‌شود. هد اتصال دارای گواهی ATEX II 2 GD Ex d IIC T6 و ورودی کابل M20x1.5 است و می‌توان در آن ترانسمیتر هدمونت با خروجی 4-20 mA، پروتکل HART یا Profibus/Fieldbus و نمایشگر LCD یا LED نصب کرد. قطعات در تماس با فرآیند از استیل 1.4404 ساخته می‌شوند.
ترموول این مجموعه می‌تواند جوشی (PN 25)، تراش‌خورده استوانه‌ای (PN 100) یا تراش‌خورده مخروطی (PN 250) با اتصال رزوه NPT/G، بوشن جوشی یا فلنج DIN و ANSI باشد. TWL-Exd برای اندازه‌گیری دما در خطوط فرآیندی، مخازن و تجهیزات واحدهای پالایشی، سکوهای نفتی و صنایع شیمیایی مناسب است.
این محصول در 5 سایز مختلف از U = 100 mm تا U = 1000 mm با کد سفارش کامل و قیمت هر سایز در جدول «مشخصات فنی» آمده است؛ پیکربندی‌ها برای صنایع ایران (اتصال NPT یا فلنج ANSI در صورت وجود، بدنه استیل و خروجی استاندارد) انتخاب شده‌اند.
تجهیزکاران فن کنترل به‌عنوان نماینده کوبولد در ایران، سنسور PT100 ضد انفجار Exd با ترموول کوبولد TWL-EXD را به‌صورت اورجینال و مستقیم از کوبولد آلمان تأمین می‌کند. برای استعلام قیمت روز، موجودی و مشاوره انتخاب مدل با کارشناسان فن کنترل تماس بگیرید.
مشخصات اصلی
مشخصات ظاهری
مشخصات فنی سنسور PT100 ضد انفجار Exd با ترموول کوبولد TWL-EXD
| برند | KOBOLD (کوبولد آلمان) |
|---|---|
| مدل | TWL-EXD — Resistance Thermometers Exd TWL-1/-2 |
| سنسور | 1x Pt100 کلاس B طبق IEC 60751 (اختیاری 2x Pt100 / کلاس A) |
| محدوده دما | -30...+550 °C (اختیاری -80...+600 °C) |
| سیم‌بندی | 2، 3 یا 4 سیمه (انتخاب: 3 سیمه) |
| حفاظت در برابر انفجار | ATEX II 2 GD Ex d IIC T6 |
| هد اتصال | فرم XD آلومینیومی با زنجیر، ورودی کابل M20 x 1.5 |
| ترموول | استوانه‌ای تراش‌خورده PN 100، 1/2" NPT male |
| جنس گردن، سنسور و ترموول | استیل ضدزنگ 1.4404 (316L) |
| گردن (Neckpipe) | استاندارد 130 mm |
| خروجی | مقاومتی Pt100؛ اختیاری 4-20 mA، HART یا Profibus/Fieldbus با ترانسمیتر هد |
| نمایشگر اختیاری | LCD یا LED |
سایزها، کد سفارش و قیمت
| سایز | رنج / مشخصه | کد سفارش | قیمت (تومان) |
|---|---|---|---|
| U = 100 mm | 1x Pt100 class B, -30...+550 °C, U = 100 mm | TWL-1 1 3 L N GN4B A 0 (U = 100 mm) | 229,311,000 |
| U = 160 mm | 1x Pt100 class B, -30...+550 °C, U = 160 mm | TWL-1 1 3 L N GN4B A 0 (U = 160 mm) | 250,857,000 |
| U = 250 mm | 1x Pt100 class B, -30...+550 °C, U = 250 mm | TWL-1 1 3 L N GN4B A 0 (U = 250 mm) | 283,176,000 |
| U = 400 mm | 1x Pt100 class B, -30...+550 °C, U = 400 mm | TWL-1 1 3 L N GN4B A 0 (U = 400 mm) | 337,041,000 |
| U = 1000 mm | 1x Pt100 class B, -30...+550 °C, U = 1000 mm | TWL-1 1 3 L N GN4B A 0 (U = 1000 mm) | 552,501,000 |
نکته پیکربندی: Only exists as Ex d (ATEX II 2 GD Ex d IIC T6). NPT used for neckpipe and thermowell; M20x1.5 cable entry is standard. Immersion length U specified in writing (0.70 €/mm, drilled thermowell up to 1000 mm).
ویژگی‌ها
- حفاظت ضد انفجار ATEX II 2 GD Ex d IIC T6
- المان Pt100 کلاس A یا B، تکی یا دوبل
- ترموول استیل 316L با اتصال NPT، G یا فلنج ANSI/DIN
- المان اندازه‌گیری قابل تعویض بدون تخلیه خط
- امکان نصب ترانسمیتر 4-20 mA، HART یا Profibus در هد
- نمایشگر LCD یا LED اختیاری
کاربردها
- پالایشگاه‌ها و واحدهای پتروشیمی
- تأسیسات نفت و گاز و سکوهای دریایی
- صنایع شیمیایی با محیط قابل انفجار
- مخازن و خطوط انتقال سوخت
- نیروگاه‌ها و تأسیسات بخار
خرید اورجینال از نماینده کوبولد
قیمت سنسور PT100 و سنسور PT100 ضد انفجار Exd با ترموول کوبولد TWL-EXD بر اساس سایز و پیکربندی در جدول بالا آمده است. فن کنترل، نماینده کوبولد در ایران، کد سفارش را پیش از خرید با شرایط فرایند شما (سیال، دما، فشار و اتصال) بررسی و تأیید می‌کند.
