پرشر سوئیچ اختلاف فشار مکانیکی کوبولد SCH-DDCM | سوئیچ اختلاف فشار برای فیلتر و پمپ KOBOLD SCH-DDCM
-
- اورجینال KOBOLD آلمان — عرضه توسط تجهیزکاران فن کنترل، نماینده کوبولد در ایران
- 5 سایز با کد سفارش کامل : Δp 4...25 mbar تا Δp 3...16 bar
- پایش اختلاف فشار از 4 میلی‌بار تا 16 بار
- بیلوز فولاد ضدزنگ 1.4571 یا دیافراگم NBR بسته به رنج
- حداکثر فشار کاری تا 25 بار
- میکروسوئیچ تبدیلی SPDT با ظرفیت 8 A در 250 VAC
- گزینه دو میکروسوئیچ برای پیش‌آلارم و آلارم
-
حمل رایگانبرای سفارش بالای 500
-
پشتیبانی 24/7تماس در هر زمان
-
محافظت شدهامنیت و سرعت بالا
-
فروش ویژهتخفیف تا 90%

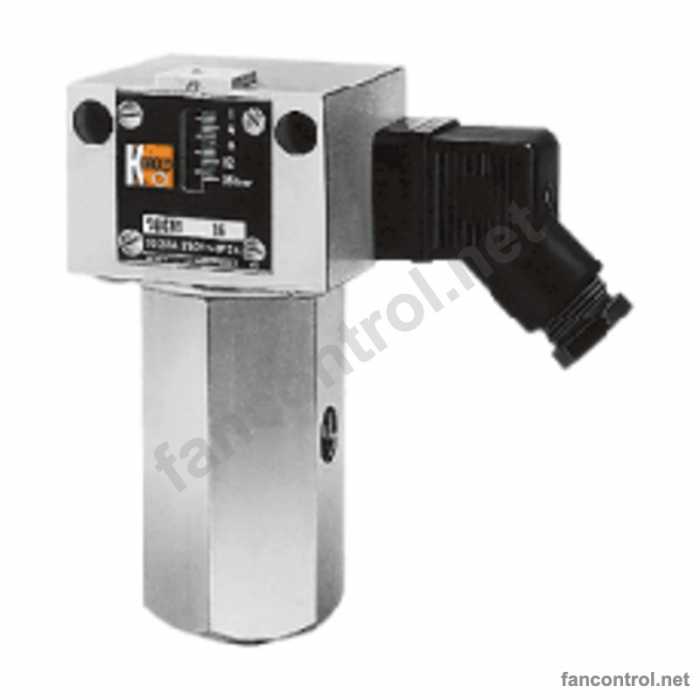

پرشر سوئیچ اختلاف فشار سری SCH-DDCM ساخت کوبولد آلمان، اختلاف فشار بین دو نقطه از فرآیند را پایش می‌کند و هنگامی که این اختلاف به مقدار تنظیم‌شده برسد، یک میکروسوئیچ تبدیلی (SPDT) را تغییر وضعیت می‌دهد. این سوئیچ کاملاً مکانیکی است و بدون نیاز به تغذیه، فرمان مستقیم برای آلارم، پمپ یا سیستم کنترل ایجاد می‌کند.
دو ورودی فشار با رزوه G1/4 مادگی به دو طرف یک بیلوز فولاد ضدزنگ 1.4571 یا در برخی رنج‌های پایین به یک دیافراگم NBR در محفظه آلومینیومی متصل می‌شوند. رنج‌های سوئیچینگ از 4…25 میلی‌بار تا 3…16 بار و حداکثر فشار کاری بسته به رنج بین 0.5 تا 25 بار است. تکرارپذیری کمتر از 1% محدوده کار، دمای مجاز سیال تا 70 درجه سانتی‌گراد و حفاظت IP54 از دیگر مشخصات آن است.
کاربرد اصلی این سوئیچ، پایش گرفتگی فیلترها و صافی‌ها، کنترل اختلاف فشار دو سر پمپ، پایش جریان در مبدل‌های حرارتی و حفاظت خطوط فرآیندی است. گزینه‌هایی مانند محدودکننده با ریست دستی، کنتاکت روکش طلا و دو میکروسوئیچ برای ایجاد پیش‌آلارم و آلارم نیز قابل سفارش است.
این محصول در 5 سایز مختلف از Δp 4...25 mbar تا Δp 3...16 bar با کد سفارش کامل و قیمت هر سایز در جدول «مشخصات فنی» آمده است؛ پیکربندی‌ها برای صنایع ایران (اتصال NPT یا فلنج ANSI در صورت وجود، بدنه استیل و خروجی استاندارد) انتخاب شده‌اند.
تجهیزکاران فن کنترل به‌عنوان نماینده کوبولد در ایران، پرشر سوئیچ اختلاف فشار مکانیکی کوبولد SCH-DDCM را به‌صورت اورجینال و مستقیم از کوبولد آلمان تأمین می‌کند. برای استعلام قیمت روز، موجودی و مشاوره انتخاب مدل با کارشناسان فن کنترل تماس بگیرید.
مشخصات اصلی
مشخصات ظاهری
مشخصات فنی پرشر سوئیچ اختلاف فشار مکانیکی کوبولد SCH-DDCM
| برند | KOBOLD (کوبولد آلمان) |
|---|---|
| مدل | SCH-DDCM — Mechanical Differential Pressure Switch |
| اصل عملکرد | مکانیکی – بیلوز/دیافراگم اختلاف فشار با میکروسوئیچ |
| محدوده سوئیچینگ | Δp 4…25 mbar تا 3…16 bar |
| حداکثر فشار | 0.5…25 bar (according to range) |
| کنتاکت | 1 میکروسوئیچ تبدیلی (SPDT)، 8 A / 250 VAC |
| جنس قطعات تماسی | VA (st.st. 1.4571) bellows or NBR diaphragm / aluminium |
| اتصال فرآیندی | 2 × G 1/4 female |
| تکرارپذیری | < 1% of working range |
| دمای سیال | max. 70 °C |
| درجه حفاظت | IP 54 |
| وضعیت نصب | arbitrary, preferably vertical |
سایزها، کد سفارش و قیمت
| سایز | رنج / مشخصه | کد سفارش | قیمت (تومان) |
|---|---|---|---|
| Δp 4...25 mbar | differential 4...25 mbar | SCH-DDCM 252 | 468,369,000 |
| Δp 20...160 mbar | differential 20...160 mbar | SCH-DDCM 1602 | 468,369,000 |
| Δp 100...600 mbar | differential 100...600 mbar | SCH-DDCM 6002 | 468,369,000 |
| Δp 1...4 bar | differential 1...4 bar | SCH-DDCM 4 | 416,043,000 |
| Δp 3...16 bar | differential 3...16 bar | SCH-DDCM 16 | 416,043,000 |
نکته پیکربندی: NPT not offered – 2 x G 1/4 female pressure connections; standard plug connector, no M20 gland option.
ویژگی‌ها
- پایش اختلاف فشار از 4 میلی‌بار تا 16 بار
- بیلوز فولاد ضدزنگ 1.4571 یا دیافراگم NBR بسته به رنج
- حداکثر فشار کاری تا 25 بار
- میکروسوئیچ تبدیلی SPDT با ظرفیت 8 A در 250 VAC
- گزینه دو میکروسوئیچ برای پیش‌آلارم و آلارم
کاربردها
- پایش گرفتگی فیلتر و صافی
- کنترل اختلاف فشار دو سر پمپ
- مبدل‌های حرارتی و سیستم‌های گرمایش و سرمایش
- حفاظت خطوط فرآیندی در صنایع مختلف
خرید اورجینال از نماینده کوبولد
قیمت پرشر سوئیچ و پرشر سوئیچ اختلاف فشار مکانیکی کوبولد SCH-DDCM بر اساس سایز و پیکربندی در جدول بالا آمده است. فن کنترل، نماینده کوبولد در ایران، کد سفارش را پیش از خرید با شرایط فرایند شما (سیال، دما، فشار و اتصال) بررسی و تأیید می‌کند.
