فلوسوئیچ آب پدلی کوبولد PSR | فلوسوئیچ پمپ آب KOBOLD PSR
-
- اورجینال KOBOLD آلمان — عرضه توسط تجهیزکاران فن کنترل، نماینده کوبولد در ایران
- 5 سایز با کد سفارش کامل : DN8 / ¼″ تا DN40 / 1½″
- اصل پدال و آهنربا با کنتاکت رید جدا از سیال
- کنتاکت N/O یا SPDT، با گزینه تأییدیه cCSAus و ATEX/IECEx
- فشار کاری تا ۲۵۰ بار در نسخه فولاد ضدزنگ
- قابلیت نصب در همه جهات
- اتصال رزوه‌ای G یا NPT از ¼ تا ۱½ اینچ همراه با فیتینگ مونتاژ‌شده
-
حمل رایگانبرای سفارش بالای 500
-
پشتیبانی 24/7تماس در هر زمان
-
محافظت شدهامنیت و سرعت بالا
-
فروش ویژهتخفیف تا 90%

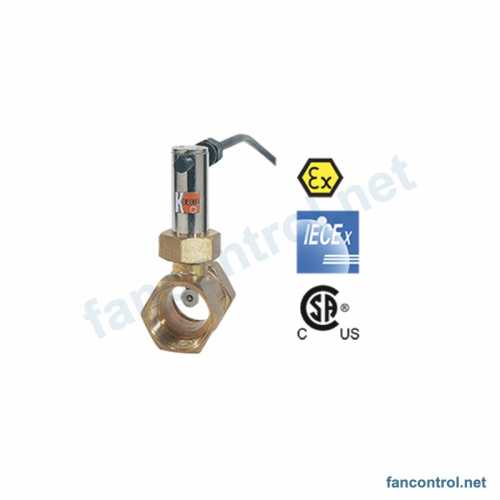

فلوسوئیچ پدالی مدل PSR ساخت کوبولد آلمان یک کلید جریان ساده، کم‌حجم و مقاوم برای پایش جریان مایعات در لوله‌های کوچک است. این دستگاه با یک کنتاکت رید، رسیدن جریان به مقدار تنظیم‌شده یا قطع آن را به سیستم کنترل یا رله اعلام می‌کند و در سایزهای ¼ تا ۱½ اینچ با رزوه G یا NPT عرضه می‌شود.
در این فلوسوئیچ، جریان سیال به یک صفحه (پدال) نیرو وارد کرده و آن را منحرف می‌کند؛ این انحراف یک آهنربای دائم را به محدوده کنتاکت رید خارجی می‌برد و کنتاکت عمل می‌کند. با کاهش یا قطع جریان، یک فنر تخت پدال را به وضعیت اولیه بازمی‌گرداند. دستگاه به‌صورت کامل همراه با فیتینگ مونتاژ‌شده تحویل می‌شود و برای هر سایز چند پدال با محدوده‌های سوئیچینگ متفاوت در دسترس است.
بدنه در دو جنس برنج و فولاد ضدزنگ ساخته می‌شود؛ نسخه فولاد ضدزنگ تا فشار ۲۵۰ بار (در سایزهای ۱¼ و ۱½ اینچ تا ۲۵ بار) و دمای ۱۱۰ درجه سانتی‌گراد کار می‌کند. امکان نصب در همه جهات، کنتاکت N/O یا چنج‌اوور (SPDT) و نسخه‌های دارای تأییدیه ATEX/IECEx، مدل PSR را برای مدارهای خنک‌کاری، روانکاری و خطوط مایعات در صنایع مختلف مناسب می‌کند.
این صفحه 5 سایز پرکاربرد PSR را با کد سفارش کامل معرفی می‌کند (DN8 / ¼″ تا DN40 / 1½″). انتخاب اتصال، جنس و خروجی مطابق نیاز صنایع ایران انجام شده است؛ برای رنج، اتصال یا جنس دیگر کد سفارش پروژه را بفرستید.
تجهیزکاران فن کنترل، نماینده کوبولد (KOBOLD) در ایران، این محصول را اورجینال و مستقیم از کوبولد آلمان تامین می‌کند و انتخاب مدل، کانفیگ کد سفارش و پشتیبانی فنی آن را انجام می‌دهد.
مشخصات ظاهری
مخصات اصلی
مشخصات فنی KOBOLD PSR
| برند | KOBOLD (آلمان) |
| مدل | PSR |
| اصل اندازه‌گیری | Paddle (baffle plate) + magnet + reed contact |
| محدوده سوئیچینگ | 2.3…67.2 L/min water (price list ranges, ¼″…1½″) |
| اتصال فرآیند | G or NPT thread, ¼″ … 1½″ (incl. fitting) |
| جنس بدنه | Brass (PSR-x1) / Stainless steel (PSR-x2) |
| حداکثر فشار | 100 bar brass, 250 bar st.st. (25 bar for 1¼″ and 1½″) |
| حداکثر دما | 110 °C |
| نوع کنتاکت | Reed contact N/O or SPDT |
| اتصال الکتریکی | PVC cable 1.5 m (standard), silicone / PUR optional |
| موقعیت نصب | All directions |
| تأییدیه (اختیاری) | cCSAus, ATEX / IECEx (PSR-21/22) |
سایزها و کد سفارش PSR
| سایز | رنج | کد سفارش | قیمت (تومان) |
|---|---|---|---|
| DN8 / ¼″ | 5.7...7.7 L/min water (paddle 1) | PSR-12 081 N08 R1 | 175,446,000 |
| DN15 / ½″ | 9.2...12.4 L/min water (paddle 1) | PSR-12 151 N15 R1 | 186,219,000 |
| DN20 / ¾″ | 34.6...48.3 L/min water (paddle 1) | PSR-12 201 N20 R1 | 202,635,000 |
| DN25 / 1″ | 47.6...67.2 L/min water (paddle 1) | PSR-12 251 N25 R1 | 209,304,000 |
| DN40 / 1½″ | 23.1...57.9 L/min water (paddle 12) | PSR-12 40B N40 R1 | 310,365,000 |
NPT thread offered at no extra cost and used for all sizes. Note: 1¼″ and 1½″ sizes are rated only 25 bar.
ویژگی‌های کلیدی
- اصل پدال و آهنربا با کنتاکت رید جدا از سیال
- کنتاکت N/O یا SPDT، با گزینه تأییدیه cCSAus و ATEX/IECEx
- فشار کاری تا ۲۵۰ بار در نسخه فولاد ضدزنگ
- قابلیت نصب در همه جهات
- اتصال رزوه‌ای G یا NPT از ¼ تا ۱½ اینچ همراه با فیتینگ مونتاژ‌شده
- چند پدال با محدوده‌های سوئیچینگ مختلف برای هر سایز
کاربردها
- پایش جریان آب خنک‌کاری در ماشین‌آلات و تجهیزات صنعتی
- حفاظت پمپ‌ها در برابر کاهش یا قطع جریان
- مدارهای روانکاری و خطوط مایعات تحت فشار بالا
- صنایع شیمیایی و فرایندی (نسخه فولاد ضدزنگ)
- مناطق دارای خطر انفجار با نسخه ATEX/IECEx
- سیستم‌های تصفیه آب و تأسیسات HVAC
خرید اورجینال از نماینده کوبولد
همه محصولات کوبولد در فن کنترل اورجینال و ساخت KOBOLD آلمان هستند. تجهیزکاران فن کنترل به‌عنوان نماینده کوبولد در ایران، انتخاب سایز، کانفیگ کد سفارش، تامین و پشتیبانی فنی این محصول را انجام می‌دهد.
