فلومتر التراسونیک خطی با IO-Link کوبولد DUK | فلومتر التراسونیک آب KOBOLD DUK
-
- اورجینال KOBOLD آلمان — عرضه توسط تجهیزکاران فن کنترل، نماینده کوبولد در ایران
- 5 سایز با کد سفارش کامل : DN15 / ½″ تا DN80 / 3″
- بدون قطعه متحرک؛ بدون سایش و با افت فشار کم (حداکثر حدود ۱۵۰ میلی‌بار در انتهای رنج)
- بدنه سنسور از فولاد ضدزنگ 1.4408 و مبدل‌های اولتراسونیک از جنس PEEK
- اتصال رزوه داخلی NPT از ½ تا ۳ اینچ و محدوده اندازه‌گیری تا ۶۳۰ لیتر بر دقیقه
- خروجی آنالوگ 4-20 میلی‌آمپر؛ الکترونیک‌های اختیاری سوئیچ، فرکانس، شمارنده و دوزینگ
- فشار کاری تا ۱۶ بار، درجه حفاظت IP65 و امکان نصب در همه جهات
-
حمل رایگانبرای سفارش بالای 500
-
پشتیبانی 24/7تماس در هر زمان
-
محافظت شدهامنیت و سرعت بالا
-
فروش ویژهتخفیف تا 90%

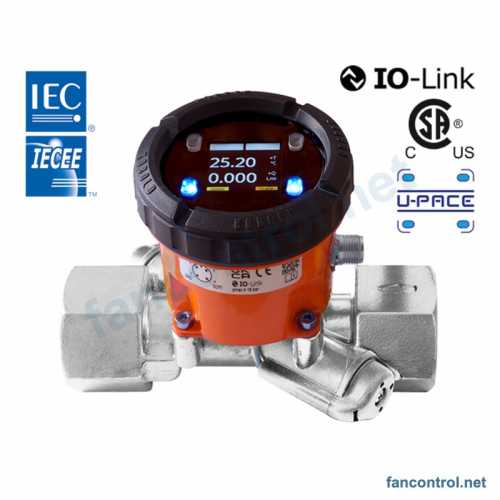

فلومتر اولتراسونیک DUK ساخت کوبولد آلمان یک دبی‌سنج خطی (Inline) بدون قطعه متحرک برای اندازه‌گیری و پایش دبی حجمی مایعات است. این دستگاه در سایزهای ½ تا ۳ اینچ و با محدوده‌های اندازه‌گیری از 0.08…20 تا 2.5…630 لیتر بر دقیقه عرضه می‌شود و بسته به برد الکترونیکی انتخاب‌شده، به‌عنوان ترنسمیتر 4-20 میلی‌آمپر، سوئیچ جریان، خروجی فرکانسی، شمارنده یا کنترلر دوزینگ کار می‌کند.
اساس کار DUK روش اختلاف زمان عبور (Transit-time) است؛ دو مبدل اولتراسونیک که روبه‌روی هم در مسیر جریان قرار گرفته‌اند، هم‌زمان نقش فرستنده و گیرنده را دارند. پالسی که هم‌جهت با جریان حرکت می‌کند زودتر از پالس خلاف جهت جریان به مبدل مقابل می‌رسد و این اختلاف زمان با سرعت جریان و در نتیجه با دبی حجمی متناسب است. بدنه سنسور در نسخه انتخابی از فولاد ضدزنگ 1.4408 و مبدل‌ها از PEEK ساخته شده‌اند و چون هیچ قطعه متحرکی در مسیر سیال وجود ندارد، سایش مکانیکی عملاً حذف می‌شود.
این فلومتر برای مایعات کم‌ویسکوزیته مانند آب، آب-گلایکول و روغن‌های سبک در مدارهای خنک‌کاری ماشین‌آلات، صنایع خودروسازی، ربات‌ها، سیستم‌های آب گرم و تصفیه آب به کار می‌رود. اتصال رزوه داخلی NPT، فشار کاری تا ۱۶ بار، درجه حفاظت IP65 و امکان نصب در هر جهت، DUK را به گزینه‌ای جمع‌وجور و کم‌نگهداری برای ماشین‌سازی و تأسیسات صنعتی تبدیل کرده است.
این صفحه 5 سایز پرکاربرد DUK را با کد سفارش کامل معرفی می‌کند (DN15 / ½″ تا DN80 / 3″). انتخاب اتصال، جنس و خروجی مطابق نیاز صنایع ایران انجام شده است؛ برای رنج، اتصال یا جنس دیگر کد سفارش پروژه را بفرستید.
تجهیزکاران فن کنترل، نماینده کوبولد (KOBOLD) در ایران، این محصول را اورجینال و مستقیم از کوبولد آلمان تامین می‌کند و انتخاب مدل، کانفیگ کد سفارش و پشتیبانی فنی آن را انجام می‌دهد.
مشخصات ظاهری
مخصات اصلی
مشخصات فنی KOBOLD DUK
| برند | KOBOLD (آلمان) |
| مدل | DUK |
| اصل اندازه‌گیری | اولتراسونیک، اختلاف زمان عبور (Transit-time) |
| محدوده اندازه‌گیری | 0.08…20 تا 2.5…630 L/min (آب) |
| اتصال فرایندی | ½″ تا 3″ NPT female (G ½ تا G 3 نیز موجود) |
| حداکثر فشار | 16 bar |
| حداکثر دما | 90 °C با آب‌بند NBR؛ 120 °C با آب‌بند FPM (DUK-21/-22) |
| جنس بدنه سنسور | Stainless steel 1.4408 (نسخه برنجی نیز موجود) |
| جنس مبدل‌ها / آب‌بند | PEEK / NBR |
| دقت | ±0.7% of reading + 0.7% FS (آب و آب-گلایکول) |
| تکرارپذیری | ±0.1% FS |
| خروجی و تغذیه | 4-20 mA سه‌سیمه، 24 VDC، کانکتور DIN 43650 |
| درجه حفاظت | IP 65 |
| جهت نصب | همه جهات |
سایزها و کد سفارش DUK
| سایز | رنج | کد سفارش | قیمت (تومان) |
|---|---|---|---|
| DN15 / ½″ | 0.08...20 L/min water | DUK-12 N4H L443 L | 471,960,000 |
| DN25 / 1″ | 0.25...63 L/min water | DUK-12 N6H L443 L | 516,078,000 |
| DN40 / 1½″ | 0.6...150 L/min water | DUK-12 N8H L443 L | 578,151,000 |
| DN50 / 2″ | 1...250 L/min water | DUK-12 N9H L443 L | 694,602,000 |
| DN80 / 3″ | 2.5...630 L/min water | DUK-12 NBH L443 L | 861,840,000 |
NPT female threads used (N..H codes, same price as G threads). No cable gland option offered; DIN 43650 plug chosen because it is field-wireable without a pre-made M12 cordset.
ویژگی‌های کلیدی
- بدون قطعه متحرک؛ بدون سایش و با افت فشار کم (حداکثر حدود ۱۵۰ میلی‌بار در انتهای رنج)
- بدنه سنسور از فولاد ضدزنگ 1.4408 و مبدل‌های اولتراسونیک از جنس PEEK
- اتصال رزوه داخلی NPT از ½ تا ۳ اینچ و محدوده اندازه‌گیری تا ۶۳۰ لیتر بر دقیقه
- خروجی آنالوگ 4-20 میلی‌آمپر؛ الکترونیک‌های اختیاری سوئیچ، فرکانس، شمارنده و دوزینگ
- فشار کاری تا ۱۶ بار، درجه حفاظت IP65 و امکان نصب در همه جهات
کاربردها
- پایش آب مدارهای خنک‌کاری ماشین‌آلات
- صنایع خودروسازی و خطوط رباتیک
- توزیع آب گرم و تأسیسات صنعتی
- تصفیه آب و صنایع داروسازی و غذایی
- اندازه‌گیری و دوزینگ مایعات کم‌ویسکوزیته مانند آب-گلایکول و روغن سبک
- ماشین‌سازی و تولیدکنندگان تجهیزات (OEM)
خرید اورجینال از نماینده کوبولد
همه محصولات کوبولد در فن کنترل اورجینال و ساخت KOBOLD آلمان هستند. تجهیزکاران فن کنترل به‌عنوان نماینده کوبولد در ایران، انتخاب سایز، کانفیگ کد سفارش، تامین و پشتیبانی فنی این محصول را انجام می‌دهد.
