نشانگر جریان آب پرهای کوبولد DAF | فلو اندیکاتور پرهای KOBOLD DAF
-
- اورجینال KOBOLD آلمان — عرضه توسط تجهیزکاران فن کنترل، نماینده کوبولد در ایران
- 5 سایز با کد سفارش کامل : ⅛″ تا DN50 / 2″
- نمایش چشمی جریان با پره گردان، بدون نیاز به برق
- محدوده بسیار گسترده از 0.03 لیتر بر دقیقه تا 150 لیتر بر دقیقه آب
- بدنه فولاد ضدزنگ با پره PTFE و آب‌بند FPM
- پنجره شفاف در جلو و پشت بدنه برای دید بهتر
- اتصال رزوه‌ای NPT/G یا فلنجی تا DN50
-
حمل رایگانبرای سفارش بالای 500
-
پشتیبانی 24/7تماس در هر زمان
-
محافظت شدهامنیت و سرعت بالا
-
فروش ویژهتخفیف تا 90%
نشانگر جریان پرهای مدل DAF ساخت کوبولد آلمان برای مواردی طراحی شده است که فقط نمایش چشمی جریان مایع لازم است و اندازه‌گیری دقیق دبی مورد نیاز نیست. محدوده نمایش آن برای آب از 0.03…0.1 تا 5…150 لیتر بر دقیقه است و بدون هیچ‌گونه برق یا سیم‌کشی کار می‌کند.

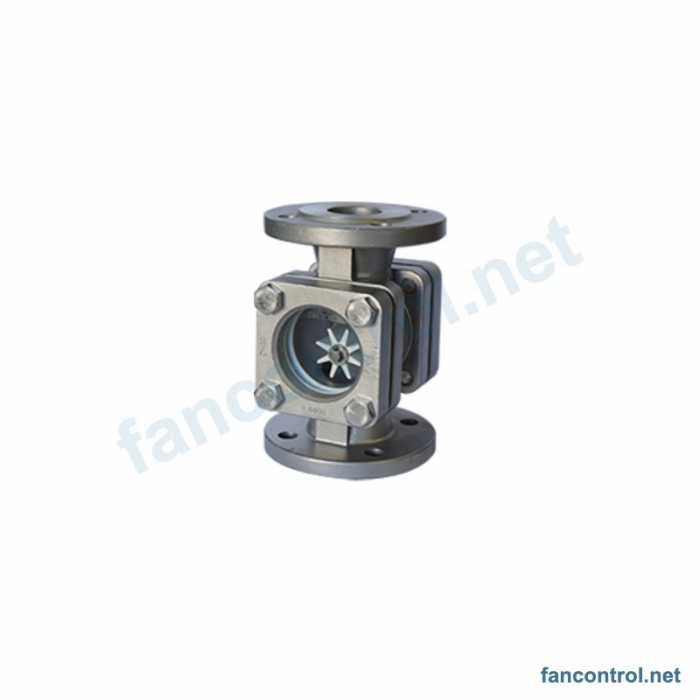

بدنه مربعی شکل این فلو اندیکاتور در جلو و پشت دارای پنجره شفاف است و یک پره گردان داخل آن با عبور سیال به چرخش درمی‌آید؛ چرخش پره نشان‌دهنده برقرار بودن جریان است. نسخه DAF-1 با اتصال رزوه‌ای G یا NPT در سایزهای ⅛ تا 1½ اینچ و نسخه DAF-2 با اتصال فلنجی DN15 تا DN50 عرضه می‌شود. در نسخه فولاد ضدزنگ، پره از PTFE، درپوش از پلی‌سولفون و آب‌بندها از FPM ساخته شده‌اند و دستگاه تا 16 بار و 110 درجه سانتی‌گراد قابل استفاده است.
DAF را می‌توان در هر وضعیتی نصب کرد، به شرط آنکه محور پره افقی و جهت جریان مطابق فلش روی بدنه باشد. این ابزار برای پایش چشمی جریان در خطوط آب خنک‌کن، خطوط تزریق و دوزینگ با دبی بسیار کم، مدارهای فرآیندی و تجهیزات صنعتی که به یک نشانگر ساده و مطمئن نیاز دارند مناسب است.
این صفحه 5 سایز پرکاربرد DAF را با کد سفارش کامل معرفی می‌کند (⅛″ تا DN50 / 2″). انتخاب اتصال، جنس و خروجی مطابق نیاز صنایع ایران انجام شده است؛ برای رنج، اتصال یا جنس دیگر کد سفارش پروژه را بفرستید.
تجهیزکاران فن کنترل، نماینده کوبولد (KOBOLD) در ایران، این محصول را اورجینال و مستقیم از کوبولد آلمان تامین می‌کند و انتخاب مدل، کانفیگ کد سفارش و پشتیبانی فنی آن را انجام می‌دهد.
مشخصات ظاهری
مخصات اصلی
مشخصات فنی KOBOLD DAF
| برند | KOBOLD (آلمان) |
| مدل | DAF |
| اصل اندازه‌گیری | پره گردان (Rotating vane) |
| محدوده نمایش | 0.03…0.1 تا 5…150 L/min آب |
| اتصال | DAF-1: رزوه G ⅛…1½ یا ⅛…1½″ NPT؛ DAF-2: فلنج DN15…DN50 |
| جنس بدنه | Stainless steel (DAF-14 / DAF-24)؛ نسخه‌های دیگر: برنج نیکل‌کاری، Polysulfone، Trogamide |
| جنس پره | PTFE (نسخه برنجی: POM) |
| جنس درپوش | Polysulfone (PSU) |
| آب‌بندی | O-ring FPM |
| حداکثر فشار | 16 bar (بدنه Trogamide/Polysulfone: 10 bar) |
| حداکثر دما | 110 °C (بدنه Trogamide: 60 °C) |
| افت فشار | 0.25…1.25 bar بسته به محدوده |
| وضعیت نصب | همه جهات، محور پره افقی |
سایزها و کد سفارش DAF
| سایز | رنج | کد سفارش | قیمت (تومان) |
|---|---|---|---|
| ⅛″ | 0.2...3 L/min water | DAF-1 4 03H N06 | 306,774,000 |
| ¼″ | 0.5...12 L/min water | DAF-1 4 04H N08 | 306,774,000 |
| ½″ | 1...25 L/min water | DAF-1 4 05H N15 | 306,774,000 |
| 1″ | 2...50 L/min water | DAF-1 4 06H N25 | 332,424,000 |
| DN50 / 2″ | 5...150 L/min water | DAF-2 4 07H F50 | 749,493,000 |
NPT used for all threaded sizes (⅛″...1½″). DAF-2 ANSI flange (A) is on request, so the priced DIN flange (F) is used for DN50.
ویژگی‌های کلیدی
- نمایش چشمی جریان با پره گردان، بدون نیاز به برق
- محدوده بسیار گسترده از 0.03 لیتر بر دقیقه تا 150 لیتر بر دقیقه آب
- بدنه فولاد ضدزنگ با پره PTFE و آب‌بند FPM
- پنجره شفاف در جلو و پشت بدنه برای دید بهتر
- اتصال رزوه‌ای NPT/G یا فلنجی تا DN50
- فشار کاری تا 16 بار و دمای تا 110 درجه سانتی‌گراد
کاربردها
- خطوط تزریق و دوزینگ مواد شیمیایی با دبی کم
- مدارهای آب خنک‌کن ماشین‌آلات و تجهیزات
- خطوط آب فرآیند و تصفیه آب
- پایش جریان در خروجی پمپ‌ها
- صنایع شیمیایی و فرآیندی
خرید اورجینال از نماینده کوبولد
همه محصولات کوبولد در فن کنترل اورجینال و ساخت KOBOLD آلمان هستند. تجهیزکاران فن کنترل به‌عنوان نماینده کوبولد در ایران، انتخاب سایز، کانفیگ کد سفارش، تامین و پشتیبانی فنی این محصول را انجام می‌دهد.
