ترمومتر بهداشتی ماژولار اندرس هاوزر iTHERM ModuLine TM411 | Endress+Hauser iTHERM TM411
-
- ترمومتر مقاومتی (RTD) با طراحی کاملاً بهداشتی و ماژولار
- ساختار ModuLine — امکان ترکیب آزاد اتصال فرآیندی، غلاف و ترانسمیتر
- محدوده اندازهگیری ۲۰۰- تا ۶۰۰+ درجه سانتیگراد
- سنسور Pt100 کلاس AA با دقت بالا
- گواهیهای EHEDG، 3-A، FDA و ASME BPE
- مقاوم در برابر شستوشوی CIP و استریلیزاسیون SIP
- امکان تعویض سنسور بدون خارج کردن غلاف از خط
- مناسب صنایع غذایی، نوشیدنی، لبنی، دارویی و بیوتکنولوژی
-
حمل رایگانبرای سفارش بالای 500
-
پشتیبانی 24/7تماس در هر زمان
-
محافظت شدهامنیت و سرعت بالا
-
فروش ویژهتخفیف تا 90%

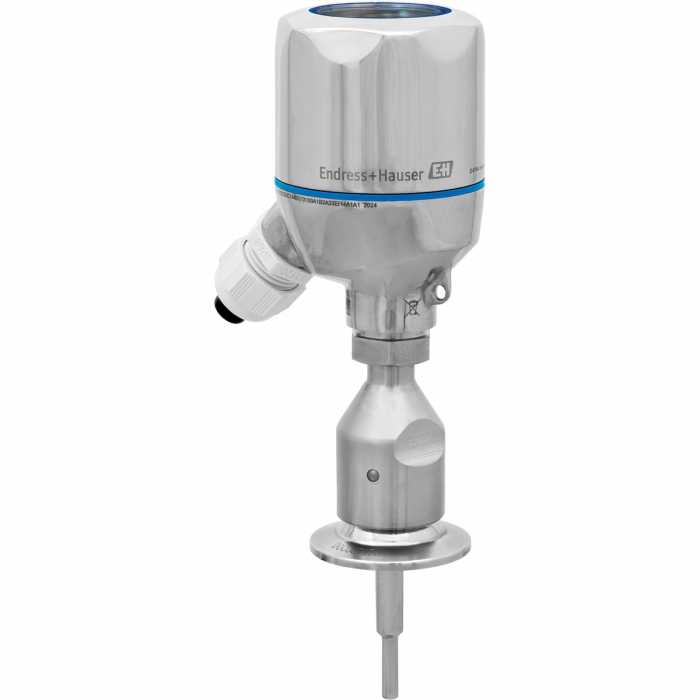

iTHERM ModuLine TM411 ساخت اندرس هاوزر (Endress+Hauser) یک ترمومتر مقاومتی با طراحی بهداشتی است که برای صنایع غذایی، نوشیدنی، لبنی، دارویی و بیوتکنولوژی توسعه یافته است. نام ModuLine به معماری ماژولار این محصول اشاره دارد: اتصال فرآیندی، غلاف محافظ (Thermowell)، عنصر حسگر و ترانسمیتر، همگی بهصورت اجزای مستقل انتخاب میشوند و میتوان آنها را آزادانه ترکیب کرد.
این ماژولاریتی، دو مزیت عملی بزرگ دارد. نخست، انعطاف در سفارش: بهجای انتخاب از میان مدلهای از پیش تعریفشده محدود، دقیقاً ترکیبی را سفارش میدهید که با استاندارد لولهکشی، دمای فرآیند و نیازهای ارتباطی شما مطابقت دارد. دوم، سهولت نگهداری: در صورت خرابی عنصر حسگر یا نیاز به کالیبراسیون، میتوان تنها آن قطعه را تعویض کرد بدون آنکه غلاف از خط خارج شود؛ یعنی بدون تخلیه خط، بدون توقف تولید و بدون نیاز به ضدعفونی مجدد.
از نظر بهداشتی، TM411 دارای گواهیهای EHEDG، 3-A، FDA و ASME BPE است. سطوح در تماس با محصول با زبری بسیار پایین پرداخت شدهاند و هندسه اتصال بهگونهای طراحی شده که هیچ گوشه مرده یا شکافی برای تجمع محصول و رشد میکروبی وجود نداشته باشد. دستگاه برای تحمل چرخههای مکرر CIP و SIP ساخته شده است.
محدوده اندازهگیری از ۲۰۰- تا ۶۰۰+ درجه سانتیگراد و عنصر حسگر Pt100 کلاس AA با بالاترین کلاس دقت استاندارد است. اتصالات فرآیندی شامل تریکلمپ، Varivent، DIN 11851، آداپتور جوشی و انواع دیگر در دسترس هستند.
تجهیزکاران فن کنترل، تأمینکننده تخصصی تجهیزات ابزار دقیق اندرس هاوزر در ایران، ترمومتر iTHERM ModuLine TM411 را همراه با خدمات مشاوره انتخاب پیکربندی، نصب و راهاندازی ارائه میکند.
مشخصات اصلی
مشخصات ظاهری
بررسی فنی ترمومتر بهداشتی iTHERM ModuLine TM411
معماری ModuLine
یک ترمومتر صنعتی از چند بخش تشکیل میشود که هر یک باید متناسب با کاربرد انتخاب شود:
- عنصر حسگر (Insert): معمولاً Pt100 در کلاسهای دقت مختلف؛ قابل تعویض بدون خارج کردن غلاف.
- غلاف محافظ (Thermowell): سنسور را از تماس مستقیم با فرآیند محافظت میکند و امکان تعویض تحت فشار را میدهد. قطر و طول آن بر زمان پاسخ اثر مستقیم دارد.
- اتصال فرآیندی: تریکلمپ، Varivent، DIN 11851، آداپتور جوشی و…
- سر ترمومتر و ترانسمیتر: از سر ساده با ترمینال تا ترانسمیتر دیجیتال با خروجی HART.
در معماری ModuLine، هر یک از این اجزا مستقل انتخاب میشود و ترکیبهای استانداردشده امکان تعویض متقابل قطعات را فراهم میکنند — مزیتی بزرگ در مدیریت انبار قطعات یدکی کارخانه.
مشخصات فنی کلیدی
| نوع سنسور | مقاومتی RTD — Pt100 |
| کلاس دقت | کلاس AA (بالاترین کلاس استاندارد IEC 60751) |
| محدوده اندازهگیری | ۲۰۰- تا ۶۰۰+ درجه سانتیگراد |
| جنس قطعات در تماس با سیال | استنلس استیل 316L و آلیاژهای ویژه |
| زبری سطح | Ra ≤ ۰٫۸ میکرومتر (اختیاری ≤ ۰٫۳۸) |
| اتصالات فرآیندی | Tri-Clamp، Varivent، DIN 11851، آداپتور جوشی، رزوه بهداشتی |
| گواهیهای بهداشتی | EHEDG، 3-A، FDA، ASME BPE، (EC) 1935/2004 |
| تحمل CIP/SIP | بله، برای چرخههای مکرر |
| خروجی | سیگنال مقاومتی مستقیم یا ۴ تا ۲۰ میلیآمپر با HART از طریق ترانسمیتر یکپارچه |
| گواهیهای ضدانفجار | ATEX، IECEx (اختیاری) |
چرا Pt100 کلاس AA؟
استاندارد IEC 60751 چند کلاس دقت برای سنسورهای Pt100 تعریف کرده است. کلاس AA سختگیرانهترین آنهاست و در دمای ۰ درجه، خطای مجاز تنها ±۰٫۱ درجه سانتیگراد است (در مقابل ±۰٫۳ برای کلاس A و ±۰٫۸ برای کلاس B). در فرآیندهای دارویی و پاستوریزاسیون که دمای دقیق، شرط تضمین کیفیت و ایمنی محصول است، این تفاوت اهمیت واقعی دارد و اغلب توسط مقررات الزامی میشود.
زمان پاسخ و انتخاب غلاف
زمان پاسخ ترمومتر به قطر و ضخامت دیواره غلاف، جنس آن و سرعت جریان سیال بستگی دارد. در فرآیندهای پاستوریزاسیون و UHT که کنترل دقیق زمان-دما حیاتی است، زمان پاسخ کوتاه ضروری است. غلافهای نوکباریک (Tapered) یا با ضخامت دیواره کم، پاسخ سریعتری میدهند اما مقاومت مکانیکی کمتری دارند. انتخاب صحیح، تعادلی میان این دو است و باید با توجه به سرعت جریان و فشار خط انجام شود.
کاربردها
- خطوط پاستوریزاسیون و UHT شیر و آبمیوه
- مخازن تخمیر و رسیدن در لبنیات و آبجوسازی
- فرآیندهای دارویی و بیوتکنولوژی با الزامات GMP
- سیستمهای CIP و SIP — پایش دمای محلول شستوشو
- مخازن ذخیره و اختلاط محصولات غذایی
- خطوط تولید نوشیدنی و آب معدنی
- صنایع آرایشی-بهداشتی
انتخاب و سفارش
کد سفارش TM411 بر اساس نوع و طول غلاف، اتصال فرآیندی، کلاس دقت سنسور، نوع سر ترمومتر و ترانسمیتر، زبری سطح و گواهیهای مورد نیاز پیکربندی میشود. برای انتخاب دقیق، استاندارد اتصالات خط، قطر لوله، محدوده دمای فرآیند، سرعت جریان و الزامات بهداشتی خود را در اختیار کارشناسان تجهیزکاران فن کنترل قرار دهید.
