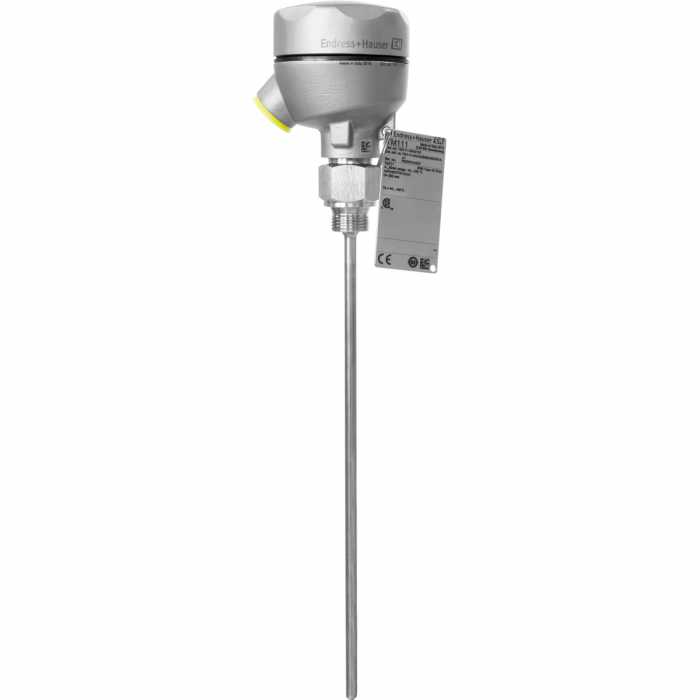

ترمومتر صنعتی ماژولار اندرس هاوزر iTHERM ModuLine TM111 | Endress+Hauser iTHERM TM111

0.0 از 0 دیدگاه

کد سفارش: TM111 | ترمومتر مقاومتی صنعتی با غلاف محافظ و طراحی ماژولار

مشخصات کلیدی :

- ترمومتر مقاومتی (RTD) صنعتی با طراحی ماژولار ModuLine
- غلاف محافظ (Thermowell) با امکان تعویض سنسور بدون توقف فرآیند
- محدوده اندازه‌گیری ۲۰۰- تا ۶۰۰+ درجه سانتی‌گراد
- سنسور Pt100 با کلاس دقت قابل انتخاب تا AA
- اتصالات فرآیندی رزوه‌ای، فلنجی و جوشی
- امکان نصب ترانسمیتر یکپارچه با خروجی ۴ تا ۲۰ میلی‌آمپر و HART
- گواهی‌های ATEX، IECEx و SIL
- مناسب صنایع شیمیایی، نفت و گاز، نیروگاه و تأسیسات

موجود

25,510,680 تومان

موجود

دسته بندی	ترانسمیتر و سنسور دما
نوع	ترنسمیتر - Transmitter
برند	Endress Hauser
گارانتی	-

رنگ بندی

حمل رایگان

برای سفارش بالای 500
پشتیبانی 24/7

تماس در هر زمان
محافظت شده

امنیت و سرعت بالا
فروش ویژه

تخفیف تا 90%

معرفی اجمالی
مشخصات فنی
نظرات کاربران

iTHERM ModuLine TM111 ساخت اندرس هاوزر (Endress+Hauser) ترمومتر مقاومتی صنعتی با معماری ماژولار است. این مدل، همتای صنعتی TM411 بهداشتی محسوب می‌شود: همان انعطاف‌پذیری ModuLine و همان کیفیت اندازه‌گیری، اما با اتصالات و ساختاری که برای صنایع فرآیندی سنگین — شیمیایی، نفت و گاز، نیروگاه و تأسیسات — طراحی شده است.

هسته این محصول، غلاف محافظ (Thermowell) است. غلاف، لوله‌ای بسته است که در دیواره لوله یا مخزن نصب می‌شود و سنسور از داخل آن قرار می‌گیرد. مزیت این ساختار حیاتی است: سنسور هرگز با فرآیند تماس مستقیم ندارد، بنابراین در برابر خوردگی، سایش و فشار محافظت می‌شود و مهم‌تر از آن، می‌توان آن را در حین کار خط تعویض کرد بدون آنکه فرآیند متوقف یا خط تخلیه شود.

معماری ModuLine به شما اجازه می‌دهد هر جزء را مستقلاً انتخاب کنید: نوع و طول غلاف، جنس آن (استنلس استیل، هستلوی، اینکونل)، نوع اتصال فرآیندی (رزوه‌ای، فلنجی، جوشی)، کلاس دقت عنصر حسگر و نوع سر ترمومتر یا ترانسمیتر. این انعطاف در پروژه‌های صنعتی که تنوع نقاط اندازه‌گیری بالاست، مدیریت سفارش و انبار قطعات یدکی را به‌شدت ساده می‌کند.

محدوده اندازه‌گیری ۲۰۰- تا ۶۰۰+ درجه سانتی‌گراد است. می‌توان دستگاه را با ترانسمیتر یکپارچه (خانواده iTEMP) سفارش داد که سیگنال مقاومتی را مستقیماً در سر ترمومتر به ۴ تا ۲۰ میلی‌آمپر با HART تبدیل می‌کند — راهکاری که خطای ناشی از کابل‌کشی طولانی سیگنال مقاومتی را حذف می‌کند. گواهی‌های ATEX، IECEx و SIL برای مناطق پرخطر و حلقه‌های ایمنی نیز در دسترس هستند.

تجهیزکاران فن کنترل، تأمین‌کننده تخصصی تجهیزات ابزار دقیق اندرس هاوزر در ایران، ترمومتر iTHERM ModuLine TM111 را همراه با خدمات مشاوره انتخاب غلاف، محاسبه ارتعاش (Wake Frequency)، نصب و راه‌اندازی ارائه می‌کند.

مشخصات اصلی

جنس بدنه

آلومینیوم با روکش زینک

خروجی

هارت 4-20 میلی آمپر

مشخصات ظاهری

ضد انفجار

بررسی فنی ترمومتر صنعتی iTHERM ModuLine TM111

نقش غلاف محافظ (Thermowell)

غلاف، مهم‌ترین جزء مکانیکی یک ترمومتر صنعتی است و انتخاب آن تأثیر مستقیمی بر دقت، زمان پاسخ و ایمنی دارد. سه نکته کلیدی در انتخاب غلاف:

عمق نفوذ (Immersion Length): نوک غلاف باید به اندازه کافی درون جریان قرار گیرد تا دمای واقعی سیال را بسنجد. قاعده تجربی، نفوذ تا حدود مرکز لوله است. عمق ناکافی، مهم‌ترین علت خطای اندازه‌گیری دما در صنعت است.
محاسبه ارتعاش (Wake Frequency Calculation): جریان سیال پشت غلاف گردابه تولید می‌کند و اگر فرکانس این گردابه‌ها به فرکانس طبیعی غلاف نزدیک شود، تشدید رخ داده و غلاف می‌شکند — حادثه‌ای که به نشت فرآیند منجر می‌شود. استاندارد ASME PTC 19.3 TW این محاسبه را الزامی می‌داند و برای هر غلاف در جریان پرسرعت باید انجام شود.
جنس غلاف: باید با سیال سازگار باشد. 316L برای اکثر کاربردها، هستلوی برای محیط‌های خورنده و اینکونل برای دماهای بسیار بالا.

مشخصات فنی کلیدی

نوع سنسور	مقاومتی RTD — Pt100 (ترموکوپل نیز قابل سفارش)
کلاس دقت	کلاس B، A یا AA (IEC 60751)
محدوده اندازه‌گیری	۲۰۰- تا ۶۰۰+ درجه سانتی‌گراد
جنس غلاف	استنلس استیل 316L، هستلوی، اینکونل، تیتانیوم
اتصال فرآیندی	رزوه‌ای (NPT، G)، فلنجی (DIN، ASME)، جوشی
نوع غلاف	میله‌ای، مته‌کاری‌شده، نوک‌باریک (Tapered)
ترانسمیتر یکپارچه	اختیاری — خانواده iTEMP با HART، PROFIBUS PA، FOUNDATION Fieldbus
ایمنی عملکردی	SIL 2 (با ترانسمیتر مناسب)
گواهی‌ها	ATEX، IECEx، cCSAus، NEPSI
درجه حفاظت	IP66/IP67

چرا ترانسمیتر یکپارچه؟

سیگنال خروجی یک Pt100، تغییر مقاومت بسیار کوچکی است (حدود ۰٫۳۹ اهم به ازای هر درجه). اگر این سیگنال از طریق کابل طولانی به اتاق کنترل منتقل شود، مقاومت خود کابل، نویز الکترومغناطیسی و تغییرات دمای محیط کابل، همگی خطا وارد می‌کنند. با نصب ترانسمیتر iTEMP در سر ترمومتر، سیگنال بلافاصله در محل به ۴ تا ۲۰ میلی‌آمپر تبدیل می‌شود؛ سیگنالی که در برابر افت ولتاژ و نویز به‌مراتب مقاوم‌تر است. علاوه بر آن، ترانسمیتر امکان خطی‌سازی دقیق، خودتشخیصی و ارتباط HART را نیز فراهم می‌کند.

TM111 یا TM411؟

TM111 نسخه صنعتی است: اتصالات رزوه‌ای و فلنجی استاندارد صنعت، غلاف‌های مقاوم برای فشار و دمای بالا و طراحی متمرکز بر دوام مکانیکی. TM411 نسخه بهداشتی است: اتصالات تری‌کلمپ و Varivent، سطوح صیقلی، بدون فضای مرده و گواهی‌های EHEDG و 3-A. انتخاب مستقیماً به صنعت شما بستگی دارد؛ در صنایع غذایی و دارویی TM411 و در سایر صنایع فرآیندی TM111.

کاربردها

خطوط فرآیندی صنایع شیمیایی و پتروشیمی
پالایشگاه‌ها و واحدهای نفت و گاز
نیروگاه‌ها و سیستم‌های بخار
مبدل‌های حرارتی و کوره‌های صنعتی
مخازن ذخیره و راکتورها
تأسیسات مکانیکی و سیستم‌های HVAC صنعتی
صنایع کاغذ، فولاد و سیمان

انتخاب و سفارش

کد سفارش TM111 بر اساس نوع و طول غلاف، جنس آن، اتصال فرآیندی و کلاس فشار، کلاس دقت سنسور، نوع سر ترمومتر و ترانسمیتر و گواهی‌های ضدانفجار پیکربندی می‌شود. برای انتخاب دقیق و انجام محاسبه ارتعاش غلاف، قطر لوله، سرعت جریان، فشار و دمای فرآیند و نوع سیال خود را در اختیار کارشناسان تجهیزکاران فن کنترل قرار دهید.
