سنسور دما PT100 برای ترموول با اتصال NPT ویکا TR10-B | ترمومتر مقاومتی ماژولار با ترانسمیتر WIKA TR10-B
-
- اورجینال WIKA — عرضه توسط تجهیزکاران فن کنترل، نمایندگی ویکا در ایران
- طراحی مخصوص نصب داخل ترموول
- اینسرت قابل تعویض بدون توقف فرآیند
- ترانسمیتر T15.H داخل هد
- اتصال NPT رایج در صنایع نفت و گاز ایران
- قطعات در تماس از فولاد ضدزنگ
-
حمل رایگانبرای سفارش بالای 500
-
پشتیبانی 24/7تماس در هر زمان
-
محافظت شدهامنیت و سرعت بالا
-
فروش ویژهتخفیف تا 90%

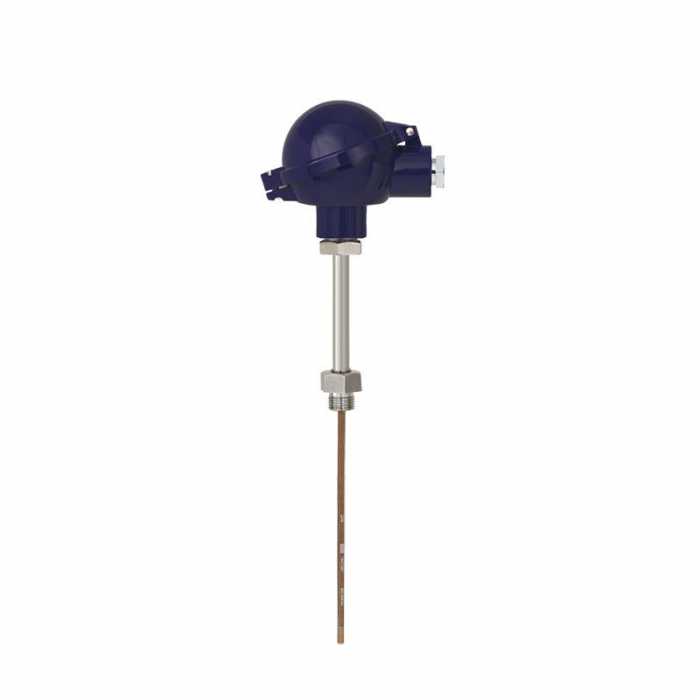

ترمومتر مقاومتی TR10-B ویکا آلمان یک سنسور دما PT100 ماژولار است که برای نصب داخل ترموول موجود یا جداگانه طراحی شده است. این مدل از اینسرت قابل تعویض، لوله گردن و هد اتصال تشکیل شده و در آیتم این صفحه با اتصال فرآیندی NPT، هد BSZ آلومینیومی و ترانسمیتر دیجیتال T15.H داخل هد پیکربندی شده است؛ اتصال NPT استاندارد رایج صنایع نفت، گاز و پتروشیمی ایران است.
اندازه‌گیری بر پایه تغییر مقاومت المان پلاتینی Pt100 مطابق IEC 60751 انجام می‌شود و رنج کلاس دقت این آیتم ۳۰- تا ۳۰۰+ درجه سانتی‌گراد است. چون سنسور داخل ترموول نصب می‌شود، تعویض یا کالیبراسیون اینسرت بدون توقف و تخلیه خط امکان‌پذیر است. ورودی کابل هد با رزوه M20 x 1.5 است و ترانسمیتر داخل هد سیگنال ۴ تا ۲۰ میلی‌آمپر تولید می‌کند.
TR10-B برای پروژه‌هایی مناسب است که ترموول آن‌ها طبق استاندارد پروژه جداگانه طراحی یا خریداری شده و فقط سنسور و ترانسمیتر لازم است. واحدهای پالایش، پتروشیمی، نیروگاه‌ها و صنایع شیمیایی از این مدل برای اندازه‌گیری دقیق و قابل‌سرویس دما استفاده می‌کنند. دیتاشیت مرجع این مدل TE 60.02 است.
تجهیزکاران فن کنترل به‌عنوان نمایندگی ویکا در ایران، سنسور دما PT100 برای ترموول با اتصال NPT ویکا TR10-B را به‌صورت اورجینال تأمین می‌کند. برای استعلام قیمت روز، موجودی و مشاوره انتخاب مدل با کارشناسان فن کنترل تماس بگیرید.
مشخصات اصلی
مشخصات ظاهری
مشخصات فنی سنسور دما PT100 برای ترموول با اتصال NPT ویکا TR10-B
| برند | WIKA (ویکا) |
|---|---|
| مدل | TR10-B |
| مدل | TR10-B |
| کد سفارش | TR10-B-ZZZZ-14HM-BZ5A-5L-AT1T-150-0100-60R-Z-ZZ + T15.H-ZZZZZ-ZKK14C-P00000P00150-DZ000ZZ-ZZ |
| دیتاشیت | TE 60.02 |
| المان حسگر | Pt100 مطابق IEC 60751 |
| رنج دمای کلاس | -30 ... +300 °C |
| ترانسمیتر | WIKA T15.H داخل هد، خروجی 4…20 mA |
| هد اتصال | BSZ آلومینیومی، درب بازشو |
| ورودی کابل | رزوه داخلی M20 x 1.5 |
| اتصال فرآیندی | NPT |
جدول سایز، کد سفارش و اطلاعات تکمیلی
| برند | WIKA (آلمان) |
| مدل | TR10-B |
| کد سفارش | TR10-B-ZZZZ-14HM-BZ5A-5L-AT1T-150-0100-60R-Z-ZZ + T15.H-ZZZZZ-ZKK14C-P00000P00150-DZ000ZZ-ZZ |
| دیتاشیت | TE 60.02 |
| رنج دمای کلاس | -30...+300°C |
| هد / محفظه | BSZ, Aluminum, ball shaped, flip-top |
| ورودی کابل | Thread (female) |
| Thread size cable entry | M20 x 1.5 |
| ترانسمیتر | T15, Digital-transmitter, 4…20 mA, programmable |
| Connection to neck tube | M24 x 1,5 |
| Neck tube | D = 12 x 2.5 mm |
| Thread size | 1/2 NPT |
| Neck tube material | Stainless steel |
| طول گردن | 150 mm (approx. 6 inch) |
| Insertion length [A] [l1/A/U2] | 100 mm |
| Diameter measuring insert | 6 mm |
| Sheath material measuring insert | Stainless steel 1.4571 |
| آب‌بندی | Without |
| Mounting-position transmitter | Measuring insert |
| Measuring insert length (spare) [l5] | 275 mm |
| دیتاشیت | TE 15.01 |
| سیگنال خروجی | 4 ... 20 mA, 2-wire-design |
| Design | Head |
| حفاظت انفجار | Without |
| Permissible ambient temperature transmitter | Standard -40...85°C |
| Configuration | Customer's specification |
| Configuration sensor | Pt100 |
| Input configuration | 4-wire |
| واحد | °C |
| Measuring range start value - sign | Plus (incl. 0) |
| Measuring range start value | 0 |
ویژگی‌های سنسور دما ویکا TR10-B
- طراحی مخصوص نصب داخل ترموول
- اینسرت قابل تعویض بدون توقف فرآیند
- ترانسمیتر T15.H داخل هد
- اتصال NPT رایج در صنایع نفت و گاز ایران
- قطعات در تماس از فولاد ضدزنگ
کاربردها
- نفت، گاز و پتروشیمی
- نیروگاه و بویلر
- صنایع شیمیایی
- آب و فاضلاب
- صنایع فرآیندی عمومی
خرید سنسور دما PT100 برای ترموول با اتصال NPT ویکا TR10-B از نمایندگی ویکا
قیمت سنسور دما و PT100 ویکا TR10-B در همین صفحه درج شده است. فن کنترل، نمایندگی ویکا در ایران، پیش از خرید، مدل و کد سفارش را با شرایط فرایند شما (سیال، دما، فشار، اتصال و خروجی) بررسی و تأیید می‌کند.
سؤالات متداول
قیمت سنسور دما ویکا TR10-B چقدر است؟
قیمت روز در همین صفحه درج شده و بسته به پیکربندی ممکن است تغییر کند؛ برای استعلام دقیق با کارشناسان فن کنترل تماس بگیرید.
آیا TR10-B همراه ترموول عرضه می‌شود؟
خیر؛ TR10-B برای نصب در ترموول جداگانه طراحی شده است. برای مجموعه با ترموول رزوه‌ای، مدل TR10-C مناسب است.
آیا فن کنترل نماینده ویکا است؟
بله، تجهیزکاران فن کنترل نمایندگی ویکا در ایران است و محصولات اورجینال عرضه می‌کند.
