ترانسمیتر هشتکاناله اندرس هاوزر Liquiline CM448 | Endress+Hauser Liquiline CM448

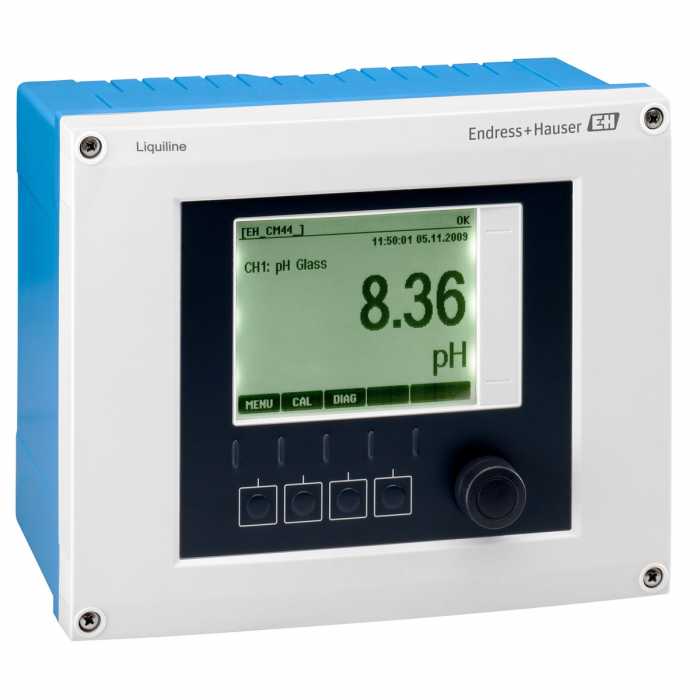

- ترانسمیتر دیجیتال هشتکاناله Endress+Hauser Liquiline CM448
- اتصال ۱ تا ۸ سنسور دیجیتال Memosens از میان بیش از ۱۲ پارامتر اندازهگیری
- امکان افزودن ۲ ورودی آنالوگ 0/4…20 mA و تا ۴ ورودی دیجیتال
- شناسایی خودکار سنسور و تعویض بدون کالیبراسیون در محل
- پارامترهای قابل اتصال : pH، ORP، هدایت الکتریکی، اکسیژن محلول، کدورت، غلظت لجن، کلر، نیترات و SAC
- خروجی آنالوگ : ۲ تا ۸ خروجی 0/4…20 mA
- رله آلارم به همراه ۴ رله قابل برنامهریزی
- پروتکلهای ارتباطی : PROFIBUS DP، Modbus RS485، Modbus TCP و Ethernet
- درجه حفاظت : IP66 / IP67 — مناسب نصب در فیلد
- کنترلر داخلی برای فرمان پمپ دوزینگ و شستوشوی خودکار Chemoclean
- ماژولهای ریاضی برای محاسبه اختلاف pH، rH و راندمان فرآیند
- فناوری Heartbeat برای پایش سلامت دستگاه و برنامهریزی سرویس
- قطعات یدکی و منوی مشترک با کل خانواده Liquiline
- کاربرد : تصفیهخانههای بزرگ آب و فاضلاب، نیروگاه و صنایع فرآیندی
-
حمل رایگانبرای سفارش بالای 500
-
پشتیبانی 24/7تماس در هر زمان
-
محافظت شدهامنیت و سرعت بالا
-
فروش ویژهتخفیف تا 90%
ترانسمیتر Liquiline CM448 ساخت Endress+Hauser بزرگترین عضو خانوادهٔ Liquiline است: تا ۸ سنسور دیجیتال Memosens را میتوانید به یک دستگاه متصل کنید. این یعنی هشت نقطهٔ اندازهگیری آنالیز مایعات با یک تابلو، یک منو، یک انبار قطعات یدکی و یک بار آموزش اپراتور.
کجا واقعاً به هشت کانال نیاز دارید
در یک تصفیهخانهٔ بزرگ آب یا فاضلاب، معمولاً چند نقطهٔ اندازهگیری در فاصلهٔ نزدیک از هم قرار دارند: ورودی، حوض هوادهی، خروجی تهنشین و خروجی نهایی. اگر برای هرکدام ترانسمیتر جداگانه بگیرید، هزینهٔ خرید، فضای تابلو، کابلکشی و آموزش چند برابر میشود. CM448 همهٔ اینها را در یک نقطه جمع میکند و هزینه بهازای هر پارامتر را به کمترین حد در کل خانواده میرساند.
ورودی و خروجی
- ۱ تا ۸ ورودی دیجیتال Memosens
- ۲ ورودی آنالوگ 0/4…20 mA (اختیاری) برای سنسورهای غیر Memosens
- ۲ تا ۴ ورودی دیجیتال (اختیاری) برای سیگنالهای وضعیت
- ۲ تا ۸ خروجی آنالوگ 0/4…20 mA
- رله آلارم بههمراه ۴ رله قابل برنامهریزی
- PROFIBUS DP، Modbus RS485، Modbus TCP و Ethernet
- درجه حفاظت IP66/IP67
Memosens و تعویض سریع
سیگنال در سر سنسور دیجیتال میشود و بهصورت القایی و بدون تماس فلزی منتقل میگردد؛ رطوبت، خوردگی کانکتور و نویز الکتریکی از مسیر حذف میشوند. دادههای کالیبراسیون داخل خود سنسور ذخیره میماند، پس سنسور یدکی را در آزمایشگاه کالیبره میکنید و در محل فقط تعویض میکنید. وقتی هشت سنسور روی یک دستگاه دارید، این ویژگی از یک راحتی به یک ضرورت عملیاتی تبدیل میشود.
کنترل و محاسبه
CM448 فقط نمایشگر نیست: کنترلر داخلی برای فرمان پمپ دوزینگ، برنامهٔ شستوشوی خودکار Chemoclean برای تمیز کردن دورهای الکترودها، و ماژولهای ریاضی برای محاسبهٔ اختلاف pH، rH و راندمان فرآیند. یعنی بسیاری از منطق کنترلی را بدون درگیر کردن PLC میتوانید همینجا پیاده کنید.
CM442، CM444 یا CM448؟
انتخاب فقط به تعداد سنسور در همان نقطه بستگی دارد: تا ۲ سنسور CM442، تا ۴ سنسور CM444، تا ۸ سنسور CM448. نکتهٔ اقتصادی مهم این است که هزینهٔ هر کانال با بالا رفتن تعداد کانال کاهش پیدا میکند — CM448 گرانترین دستگاه خانواده است اما ارزانترین قیمت بهازای هر پارامتر را دارد.
قاعدهٔ عملی: اگر بیش از چهار پارامتر در یک ناحیه دارید یا میدانید در آینده اضافه خواهد شد، CM448 را از ابتدا بگیرید. خرید دو دستگاه CM444 هم از نظر قیمت و هم از نظر فضای تابلو گرانتر تمام میشود.
نکات سفارش
- تعداد کانال: ساختار ماژولار است و میتوانید بعداً کانال اضافه کنید، اما ماژول جداگانه معمولاً گرانتر از سفارش اولیه است.
- خروجی آنالوگ: برای هر پارامتری که باید به PLC یا SCADA برود یک خروجی لازم است. با هشت سنسور، معمولاً به حداکثر هشت خروجی نیاز پیدا میکنید.
- رله: برای فرمان پمپ دوزینگ و آلارمهای حدی تعداد رله را دقیق بشمارید.
- پروتکل: با این تعداد پارامتر، انتقال داده از راه فیلدباس (PROFIBUS یا Modbus) معمولاً منطقیتر از کابلکشی هشت خروجی آنالوگ است.
- فاصله سنسور: کابل Memosens محدودیت طول دارد؛ اگر نقاط اندازهگیری خیلی پراکندهاند، شاید دو دستگاه کوچکتر بهتر از یک CM448 باشد.
پیکربندی نمونه برای تصفیهخانه فاضلاب
یک ترکیب متداول روی یک CM448: دو سنسور اکسیژن محلول (COS51E) در حوضهای هوادهی، دو سنسور غلظت لجن (CUS51D) در هوادهی و لجن برگشتی، یک الکترود pH و یک سنسور هدایت (CLS21E) در ورودی، و یک سنسور کدورت (CUS52D) در خروجی. همهٔ دادهها از یک تابلو به SCADA میروند.
کد سفارش کامل بسته به تعداد کانال، خروجی، پروتکل و تغذیه متفاوت است. برای طراحی پیکربندی مناسب با کارشناسان فنی فن کنترل تماس بگیرید.
