لول ترانسمیتر راداری مایعات تا ۳۵ متر وگا VEGAPULS 61 | رادار سطح سنج ضدانفجار با آنتن شیپوری PP VEGA VEGAPULS 61
روش کار لول ترانسمیتر راداری وگا پالس ۶۱ مانند رادارهای نظامی می باشد. بدین شکل که یک سیگنال با فرکانس مایکروویو به طور مثال ۲۷ گیگا وهرتز ارسال گردیده و بعد از برخورد به سطح مایع یا پودر برمیگردد و دوباره سنسور ارسالی پیام ارسالی خود را به صورت بازتاب دریافت می کند .میزان زمان طی شده برای رفت و برگشت سیگنال محاسبه و میزان فاصله از سنسور تا سطح مخزن به دست می آید از این رو میزان سطح مخازن را محاسبه می نماید. این روش تقریباً مانند روش التراسونیک یا فراصوتی است با این فرق که فاصله بیشتری را می توانند طی کند همچنین دقت بالاتری دارد و مشکلاتی مانند بخار گرد و غبار و امثالهم در مخزن برای اندازه گیری اختلالی ایجاد نمی‌کند.
The operation of the Vega Pulse 61 radar transmitter is similar to that of military radars. In this way, a signal with a microwave frequency of, for example, 27 GHz is sent and after hitting the surface of the liquid or powder, the sent sensor again receives its message as a reflection. The amount of time taken for the signal to go back and forth. The distance from the sensor to the surface of the tank is calculated and therefore calculates the level of the tanks. This method is almost the same as the ultrasonic method, except that they can travel longer distances and also have a higher accuracy and do not cause problems such as dust vapor and the like in the tank for measuring measurements.
-
- اورجینال VEGA — عرضه توسط تجهیزکاران فن کنترل
- اندازه‌گیری بدون تماس برای تقریباً همه مایعات
- تاییدیه ضدانفجار ATEX برای مناطق خطرناک
- آنتن شیپوری PP مقاوم شیمیایی
- خروجی دو سیمه 4…20 mA / HART
- بدنه آلومینیوم دو محفظه‌ای با حفاظت IP66/IP68
-
حمل رایگانبرای سفارش بالای 500
-
پشتیبانی 24/7تماس در هر زمان
-
محافظت شدهامنیت و سرعت بالا
-
فروش ویژهتخفیف تا 90%
لول ترانسمیتر راداری وگا مدل VEGAPULS 61 یک سطح سنج راداری بدون تماس و اقتصادی برای تقریباً همه مایعات است. دستگاه پالس‌های رادار را از آنتن شیپوری به سطح مایع می‌تاباند و از زمان بازگشت بازتاب، فاصله تا سطح و سپس ارتفاع و حجم مایع را محاسبه می‌کند. چون هیچ قطعه‌ای با سیال درگیر نیست و اندازه‌گیری به چگالی، دما و هدایت مایع وابسته نیست، این مدل در مخازن مختلف بدون کالیبراسیون مجدد قابل استفاده است.

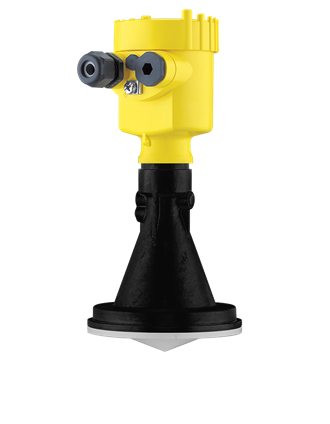

نسخه عرضه‌شده در این صفحه با آنتن شیپوری پلاستیکی به قطر ۸۰ میلی‌متر از جنس PP و دمای فرآیند ۴۰- تا ۸۰+ درجه سانتی‌گراد است. اتصال فرآیندی آن فلنج فشاری (Compression flange) مناسب فلنج‌های 3 اینچ 150lb و DN80 PN16 از جنس PP-GF30 است، الکترونیک آن دو سیمه 4…20 mA / HART و بدنه آن آلومینیومی دو محفظه‌ای با درجه حفاظت IP66/IP68 (0.2 bar) است. این آیتم دارای تاییدیه ATEX II 1/2G، 2G Ex db ia IIC T5/T6 و از نسل الکترونیک plics®plus وگا است؛ با آنتن ۳ اینچی امکان اندازه‌گیری تا ارتفاع ۳۵ متر فراهم می‌شود.
وگا سازنده آلمانی تجهیزات اندازه‌گیری سطح و فشار است و VEGAPULS 61 یکی از پرکاربردترین رادارهای این برند در ایران به‌شمار می‌رود. این لول ترانسمیتر راداری روی مخازن استوانه‌ای و کروی، سیلوها و مخازن دارای لوله آرام‌کننده (Stilling Well) نصب می‌شود و در صنایع آب و فاضلاب، پتروشیمی و نیروگاهی محبوبیت زیادی دارد؛ قیمت مناسب نسبت به عملکرد و تاییدیه ضدانفجار از دلایل اصلی انتخاب آن است.
تجهیزکاران فن کنترل لول ترانسمیتر راداری مایعات تا ۳۵ متر وگا VEGAPULS 61 را به‌صورت اورجینال تأمین می‌کند. برای استعلام قیمت روز، موجودی و مشاوره انتخاب مدل با کارشناسان فن کنترل تماس بگیرید.
مشخصات اصلی
مشخصات ظاهری
مشخصات فنی لول ترانسمیتر راداری مایعات تا ۳۵ متر وگا VEGAPULS 61
| برند | VEGA (وگا) |
|---|---|
| مدل | VEGAPULS 61 |
| اصل اندازه‌گیری | رادار بدون تماس، پیوسته |
| کاربرد | مایعات |
| آنتن | شیپوری پلاستیکی ø80 mm، جنس PP |
| دمای فرآیند | -40 … +80 °C |
| اتصال فرآیندی | فلنج فشاری مناسب 3" 150lb و DN80 PN16، جنس PP-GF30 |
| الکترونیک / خروجی | دو سیمه 4 … 20 mA / HART |
| تاییدیه | ATEX II 1/2G، 2G Ex db ia IIC T5/T6 |
| بدنه / حفاظت | آلومینیوم دو محفظه‌ای، IP66/IP68 (0.2 bar) |
| نسل الکترونیک | plics®plus |
| حداکثر ارتفاع اندازه‌گیری | تا 35 متر |
ویژگی‌های لول ترانسمیتر راداری وگا VEGAPULS 61
- اندازه‌گیری بدون تماس برای تقریباً همه مایعات
- تاییدیه ضدانفجار ATEX برای مناطق خطرناک
- آنتن شیپوری PP مقاوم شیمیایی
- خروجی دو سیمه 4…20 mA / HART
- بدنه آلومینیوم دو محفظه‌ای با حفاظت IP66/IP68
- قابل نصب روی مخازن کروی، استوانه‌ای، سیلو و لوله آرام‌کننده
کاربردها
- آب و فاضلاب و تصفیه‌خانه‌ها
- پتروشیمی و صنایع شیمیایی
- نیروگاه و مخازن سوخت
- مخازن ذخیره مایعات و اسیدها
- صنایع فرآیندی و معدنی
خرید لول ترانسمیتر راداری مایعات تا ۳۵ متر وگا VEGAPULS 61
قیمت لول ترانسمیتر راداری و رادار سطح سنج وگا VEGAPULS 61 در همین صفحه درج شده است. فن کنترل پیش از خرید، مدل و کد سفارش را با شرایط فرایند شما (سیال، دما، فشار، اتصال و خروجی) بررسی و تأیید می‌کند.
سؤالات متداول
قیمت لول ترانسمیتر راداری وگا VEGAPULS 61 چقدر است؟
قیمت روز در همین صفحه درج شده و بسته به نوع آنتن، اتصال فرآیندی و تاییدیه‌ها ممکن است تغییر کند؛ برای استعلام دقیق با کارشناسان فن کنترل تماس بگیرید.
این مدل برای منطقه ضدانفجار مناسب است؟
بله؛ این آیتم با تاییدیه ATEX II 1/2G، 2G Ex db ia IIC T5/T6 عرضه می‌شود و برای مناطق خطرناک قابل استفاده است.
تا چه ارتفاعی را اندازه می‌گیرد؟
بر اساس اطلاعات این صفحه با آنتن ۳ اینچی امکان اندازه‌گیری تا ۳۵ متر وجود دارد؛ آنتن و اتصال بر اساس ارتفاع مخزن انتخاب می‌شود.
