PLC زیمنس S7-300: راهنمای انتخاب CPU و کارتهای ورودی و خروجی
سری S7-300 زیمنس سالهاست ستون فقرات اتوماسیون در کارخانههای ایران است. با اینکه نسل جدیدتر معرفی شده، حجم عظیم دستگاههای نصبشده باعث شده تأمین CPU و کارتهای این سری همچنان یکی از پرتکرارترین درخواستهای صنعت باشد — چه برای توسعهٔ خط و چه برای تعویض قطعهٔ سوخته.
ساختار: همهچیز روی یک ریل

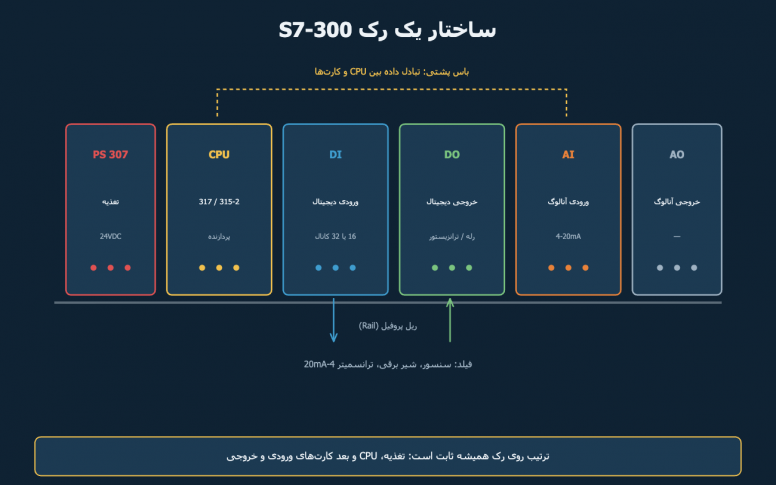

یک سیستم S7-300 از چند ماژول تشکیل میشود که روی ریل پروفیل کنار هم سوار میشوند و از طریق باس پشتی (Backplane Bus) با هم حرف میزنند. ترتیب استاندارد از چپ: منبع تغذیه، سپس CPU و بعد کارتهای ورودی و خروجی. اتصال هر کارت به فیلد هم با یک کانکتور جداشدنی (Front Connector) انجام میشود — یعنی موقع تعویض کارت، لازم نیست سیمها را باز کنید.
انتخاب CPU: حافظه و سرعت
تفاوت اصلی CPUها در حجم حافظهٔ کاری، سرعت پردازش و پورتهای ارتباطی است:
- CPU 312 مدل 6ES7312-1AE14-0AB0 — اقتصادی، برای ماشینآلات کوچک و تعداد I/O محدود.
- CPU 315-2 مدل 6ES7315-2AH14-0AB0 — پرکاربردترین انتخاب صنعت با پورت PROFIBUS DP برای توسعهٔ I/O دور.
- CPU 317-2 مدل 6ES7317-2AK14-0AB0 — حافظه و سرعت بالاتر برای پروژههای بزرگ و برنامههای سنگین.
نکته: برنامهٔ کاربر روی Micro Memory Card ذخیره میشود؛ CPU بدون این کارت راه نمیافتد. موقع خرید CPU، فراموشش نکنید.
کارتهای ورودی دیجیتال (DI)
وضعیت کنتاکتهای میدانی — شستی، لیمیت سوئیچ، سنسور القایی و رلهٔ حرارتی — را میخوانند. انتخاب بر اساس تعداد کانال و ولتاژ کاری است:
- 6ES7321-1BH02-0AA0 و 6ES7321-1BH10-0AA0 — ۱۶ کانال ۲۴ ولت DC، رایجترین حالت.
- 6ES7321-1BL00-0AA0 — ۳۲ کانال، برای صرفهجویی در فضای رک.
- 6ES7321-1CH20-0AA0 و 6ES7321-1FF10-0AA0 — نسخههای ولتاژ AC و کاربردهای خاص.
کارتهای خروجی دیجیتال (DO): رله یا ترانزیستور؟
این مهمترین تصمیم موقع انتخاب کارت خروجی است. خروجی رلهای میتواند بار AC و DC را مستقیم قطع و وصل کند و جدایش گالوانیک دارد، اما عمر مکانیکی محدود و سرعت پایینی دارد. خروجی ترانزیستوری فقط ۲۴ ولت DC میدهد ولی سرعت بالا و عمر عملاً نامحدود دارد — انتخاب درست برای شیر برقی و سوئیچینگ پرتکرار. نمونهها: 6ES7322-1BF01-0AA0 (۸ کانال)، 6ES7322-1BH01-0AA0 (۱۶ کانال)، 6ES7322-1BL00-0AA0 (۳۲ کانال) و 6ES7322-1FF01-0AA0.
سه توصیهٔ عملی
- حاشیهٔ توسعه بگذارید: حداقل ۲۰ درصد کانال اضافه بگیرید؛ اضافه کردن کارت بعداً همیشه از تعویض CPU ارزانتر است.
- کد کامل سفارش را چک کنید: در خانوادهٔ 6ES7321، تفاوت دو کد ممکن است فقط در ولتاژ یا تعداد کانال باشد ولی جای هم کار نمیکنند.
- خروجیهای حساس را فیوز بگذارید: اتصال کوتاه در فیلد، کارت خروجی را میسوزاند و توقف خط میسازد.
برای سیگنالهای آنالوگ (ترانسمیتر فشار، دما و دبی) به کارت AI نیاز دارید؛ استاندارد سیگنال و نحوهٔ کالیبراسیونش را در راهنمای کالیبراسیون لوپ 4-20mA توضیح دادهایم. آشنایی مقدماتی با PLC هم در PLC چیست و زیمنس چه میسازد؟ آمده است.
برای استعلام موجودی و قیمت، کد کامل قطعه (6ES7...) را برای ما بفرستید: 021-88850346 و 021-88658508.
